26 mei 2026 – Categorie: Electronica, Repair, Reuse & Recycle, Reparatie
Belangrijke data op schrijf – Mini-USB connector afgebroken

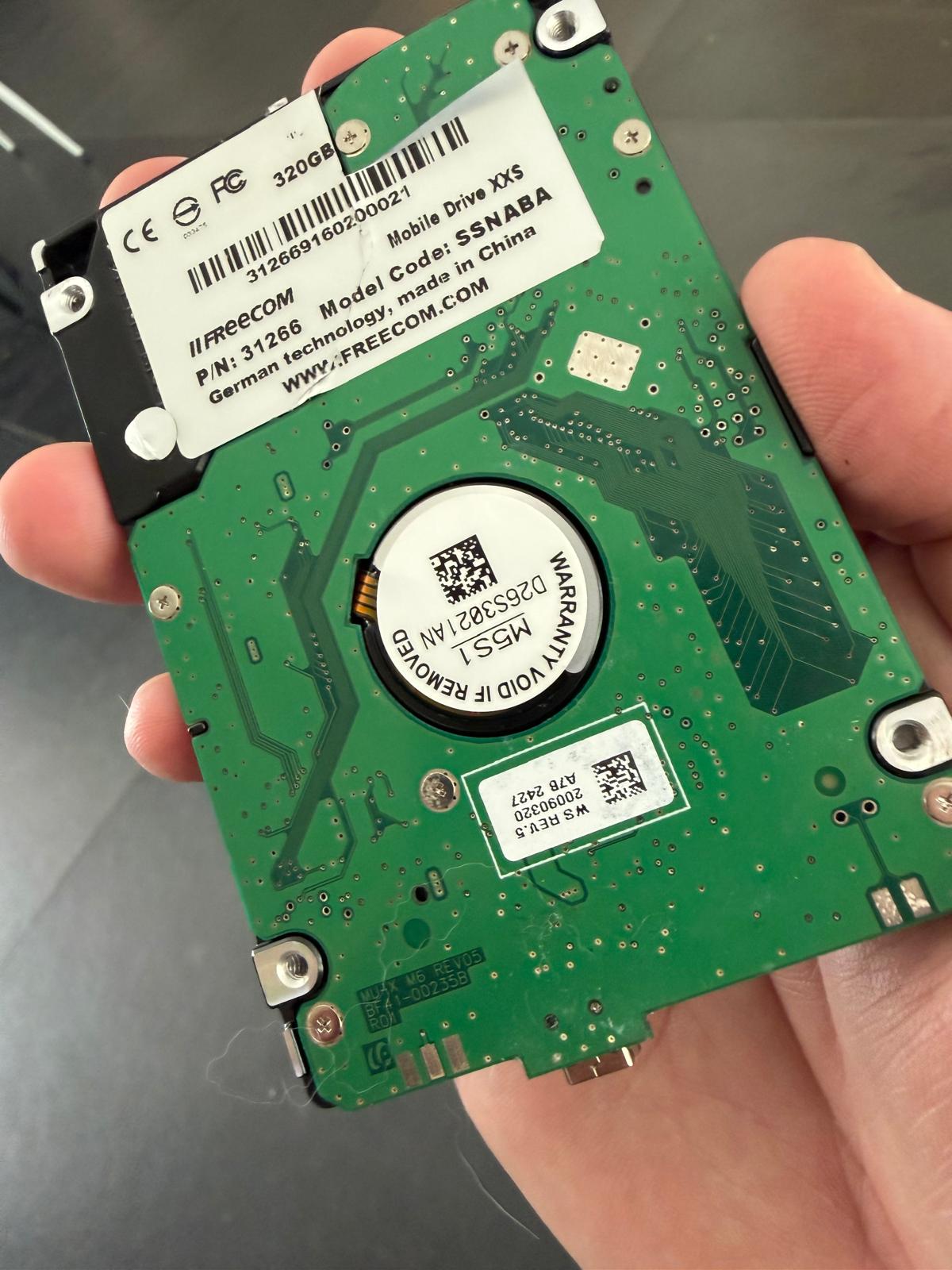

Op de werkbank ligt een Freecom Mobile Drive XXS uit 2009. 320GB, 5400rpm, Samsung HM320JX binnenin. Er staat belangrijke data op die de klant graag terug wil. Eén probleem: de Mini-USB B connector zit niet meer op de print. In een zakje ernaast ligt het bewijs – de losgetrokken connector zelf, pinnen verbogen, behuizing scheef. Tijd om de pads schoon te maken en een nieuwe connector te plaatsen.

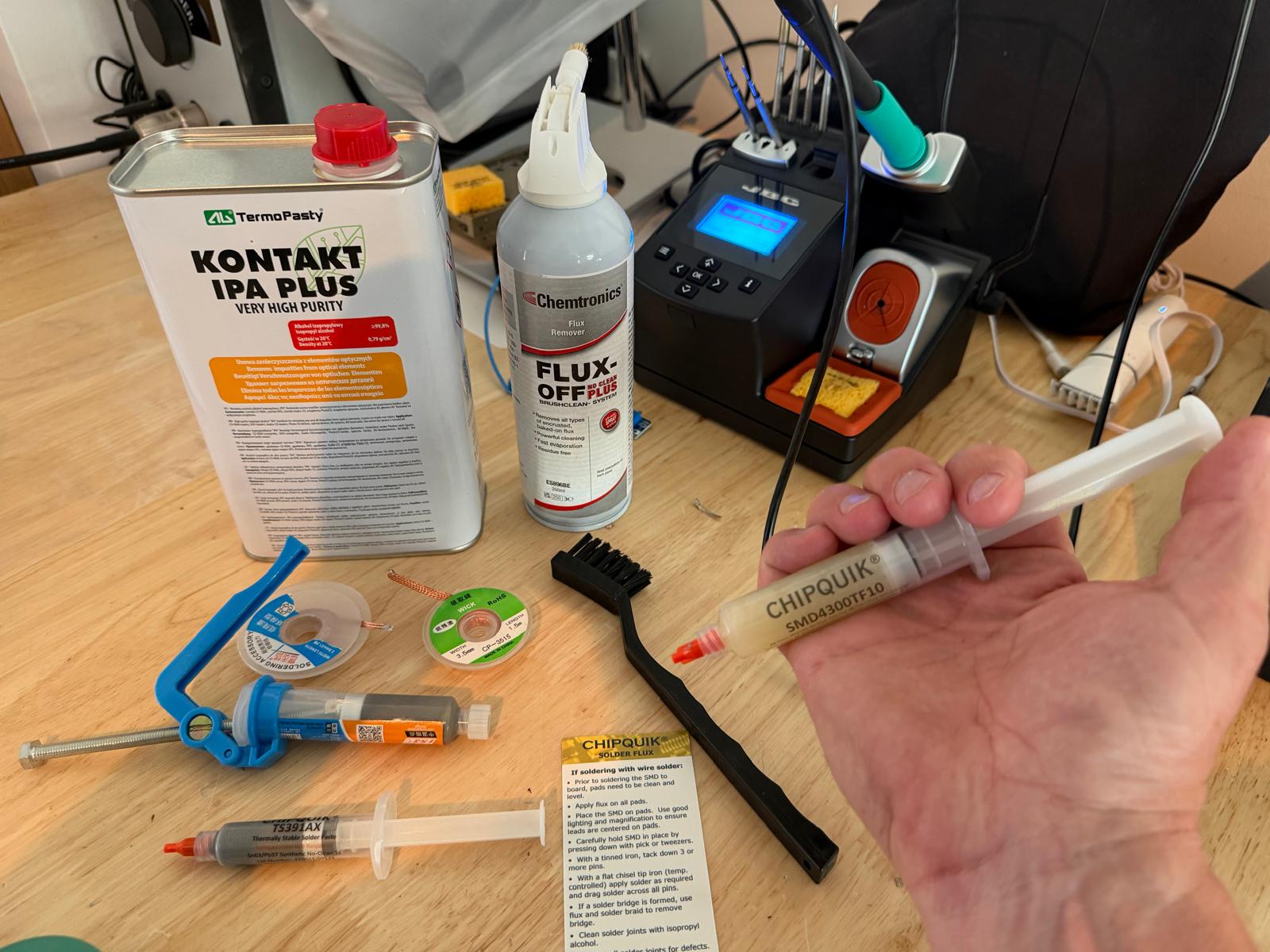

Wat ik gebruik
– Soldeerstation: JBC CDB (CD-2BQF) met T245-A handvat en C245 cartridges
– Microscoop: SM6 stereomicroscoop op de Lampert MicroArcWelder werkplek
– Soldeer: SAC305 loodvrij, ø0,4mm, no-clean
– Desoldeerwick: Chemtronics Chem-Wik en groene rol CP-3615 (3,5mm)
– Soldeerpasta: ChipQuik TS391AX – Sn63/Pb37 synthetic no-clean
– Soldeerflux: ChipQuik SMD4300TF10 in dispenser
– Dispensernaalden: ChipQuik SMDTA30
– Reiniger: Kontakt IPA Plus (99,8% isopropanol, TermoPasty) en Chemtronics Flux-Off No Clean Plus
– Borstel: ESD-veilige nylonborstel
– Vervangingsconnector: uit assortimentdoos met Mini-USB en Micro-USB SMD connectoren
– Kapton tape voor afscherming
De diagnose

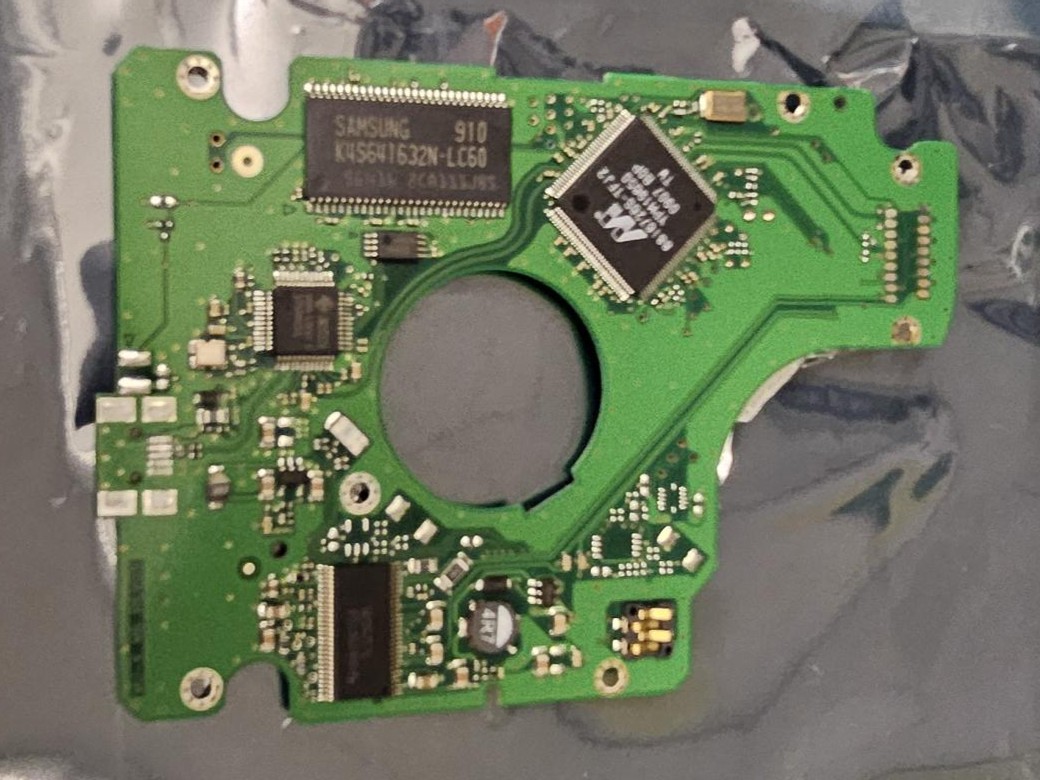

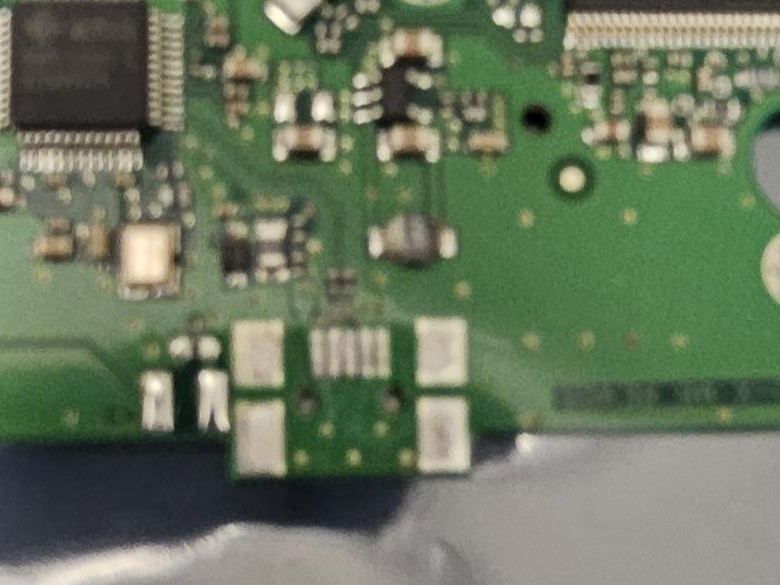

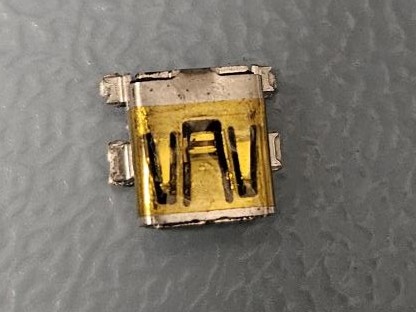

De printplaat heet MU-X M6 REV05 – een Samsung HDD-PCB die Freecom in een eigen behuizing verpakt en als externe USB-schijf verkoopt. Aan de onderkant zat ooit een Mini-USB B vrouwelijke connector. Die ligt nu los in het zakje van de klant. De doorvoerpinnen die de connector mechanisch verankeren zijn afgebroken, één SMD-pin staat krom, en op de PCB blijven verbogen pinrestanten en soldeerklodders achter waar de connector hoorde te zitten.
De oude connector terugzetten is geen optie. De mechanische verankering is weg, de pinnen zijn beschadigd, en wie hem terugzet zonder verse pads krijgt binnen een week dezelfde klacht terug. Pads schoonmaken, nieuwe erop.

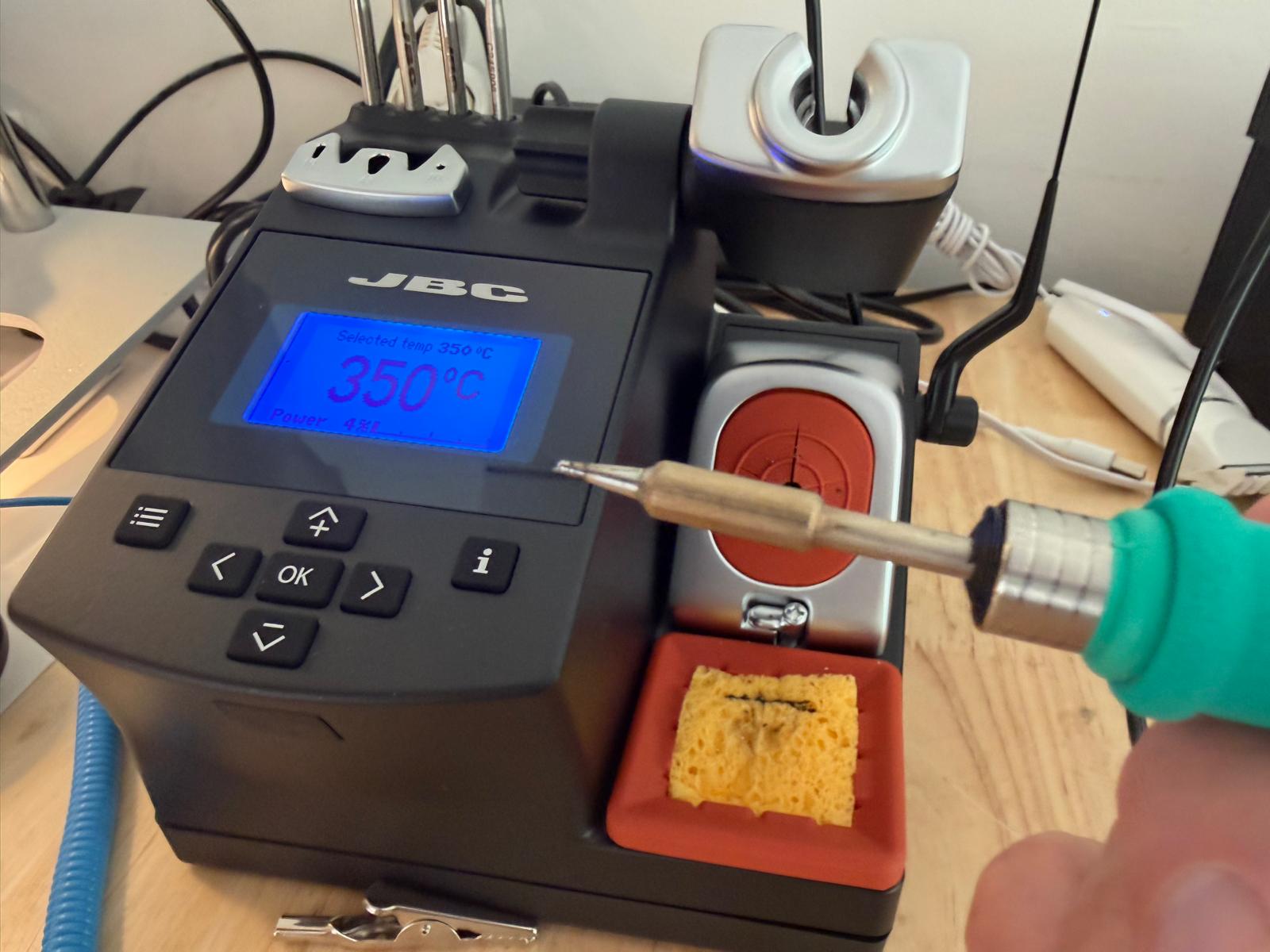

Het JBC CD-2BQF soldeerstation komt hier helemaal tot zijn recht

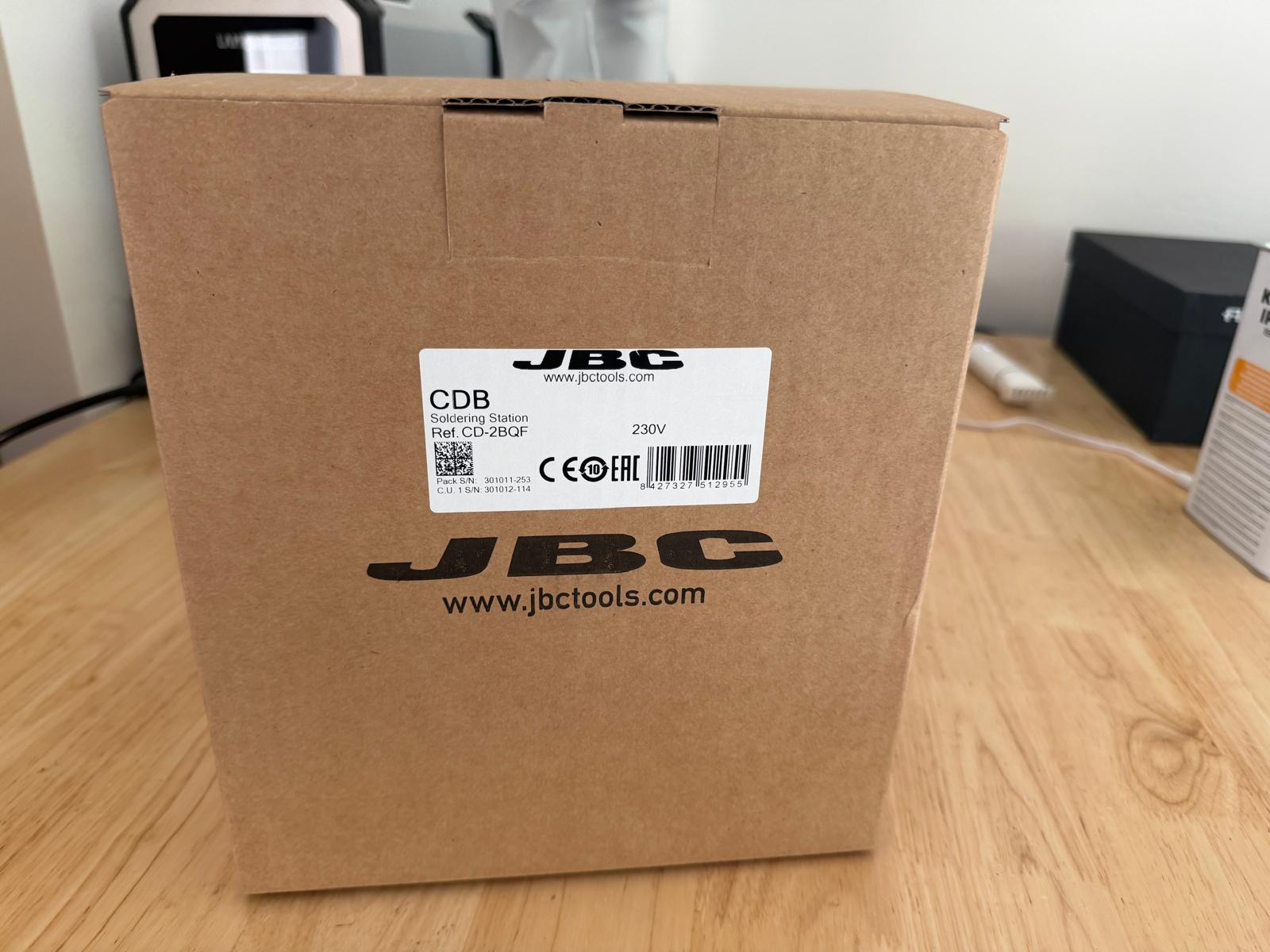

Op tafel staat mijn JBC CD-2BQF, 230V. Dit station is voor dit type SMD-connector werk precies wat je wil hebben. De C245-cartridges combineren een geïntegreerd verwarmingselement met een sensor direct in de punt. Daardoor blijft de werkpunttemperatuur stabiel – juist op het moment dat ik hem op een koudere massa zet. Bij een Mini-USB connector met vijf pinnen en twee doorvoerankers is dat het verschil tussen één veeg en drie pogingen.

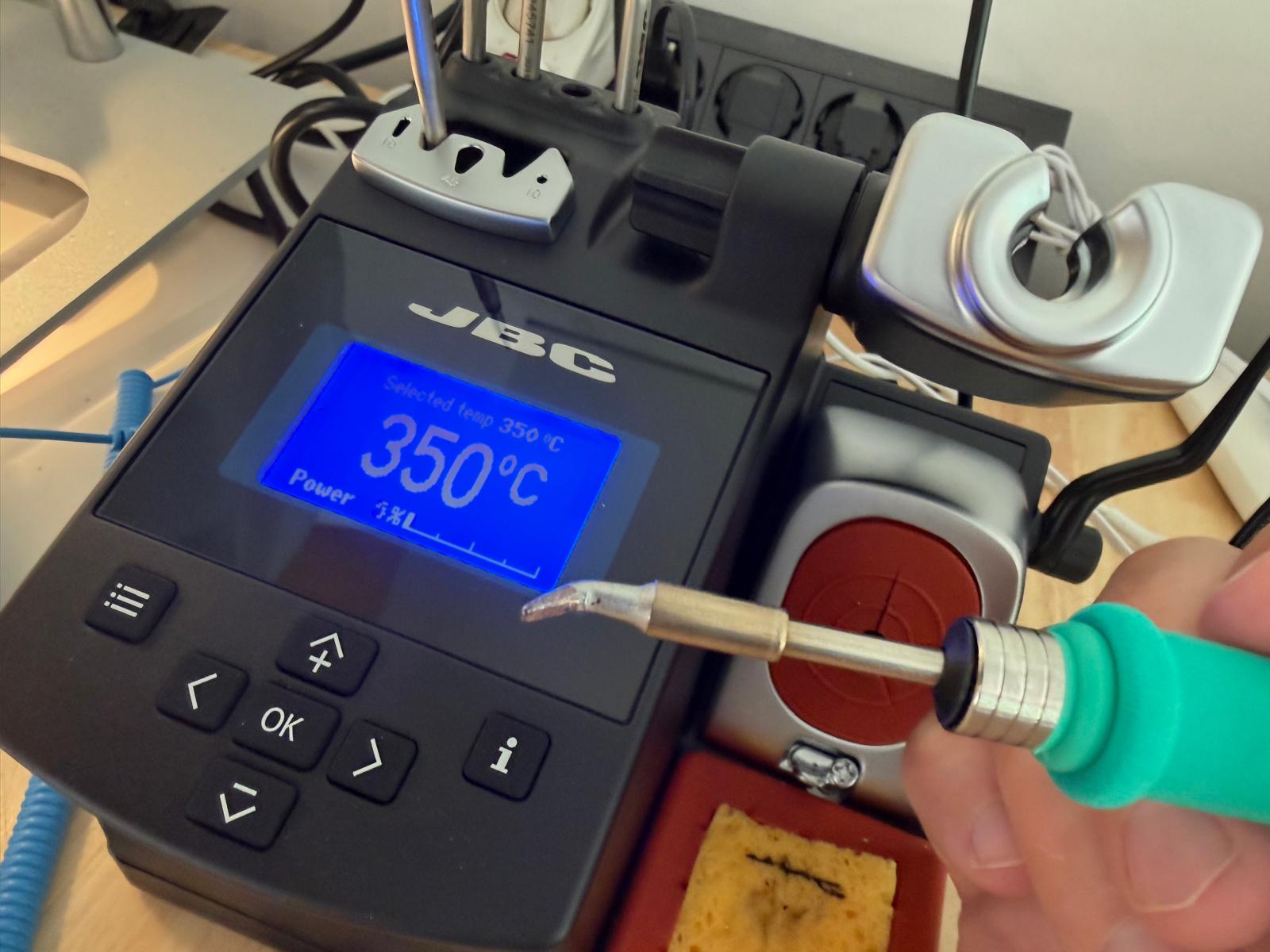

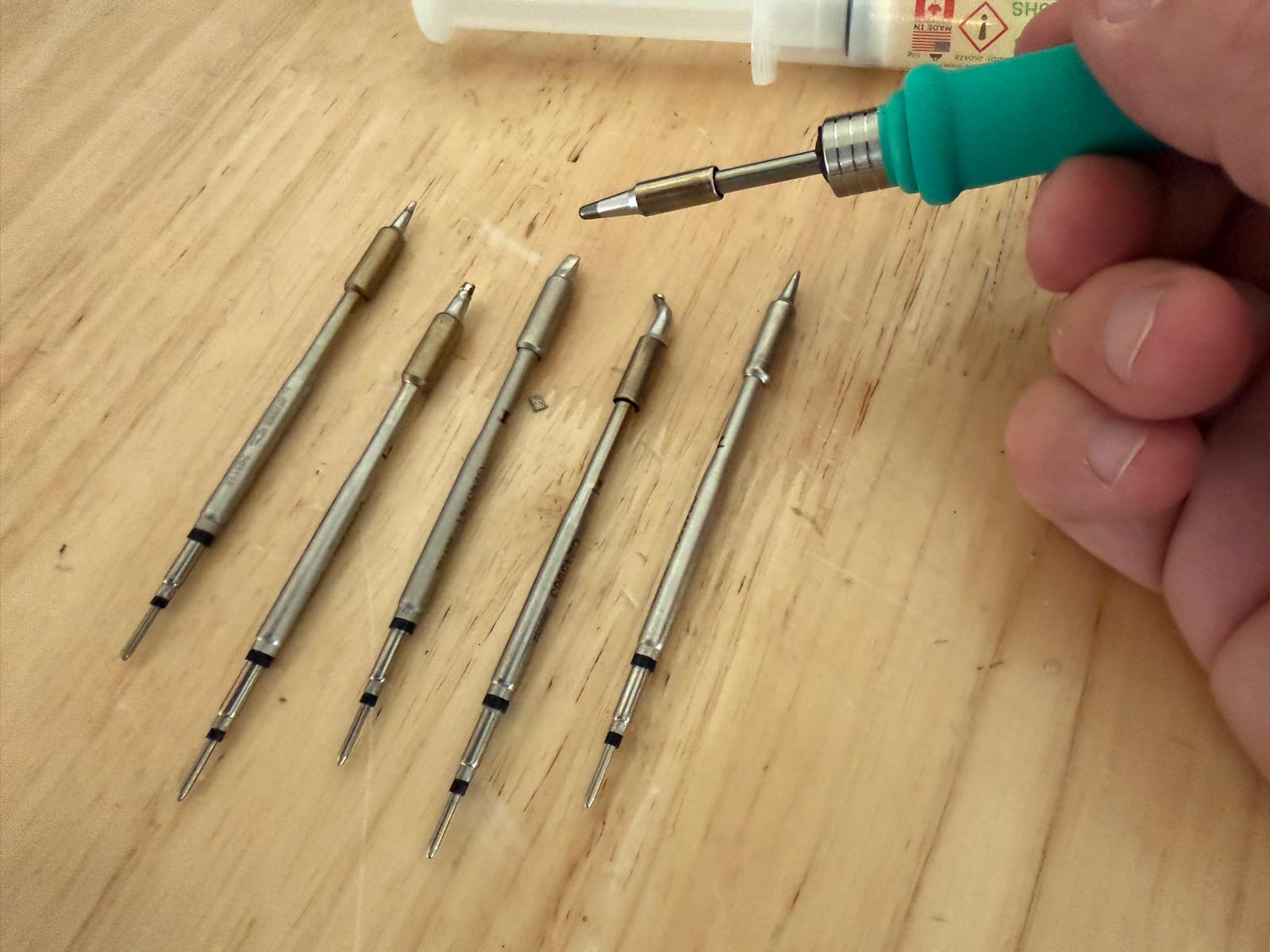

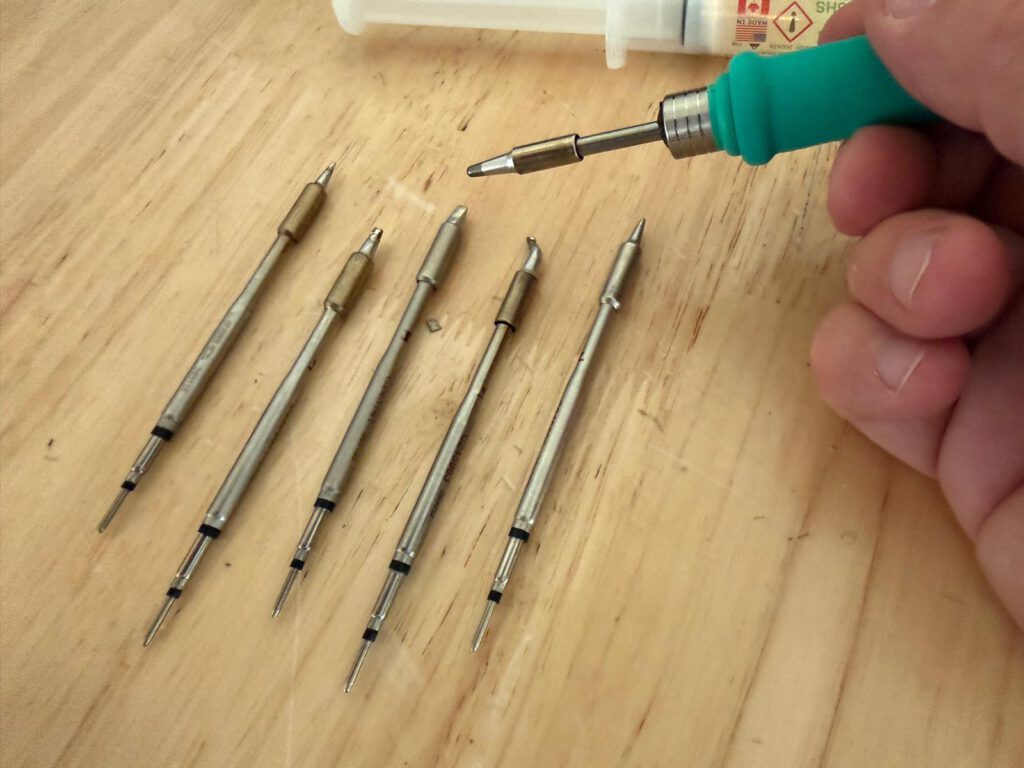

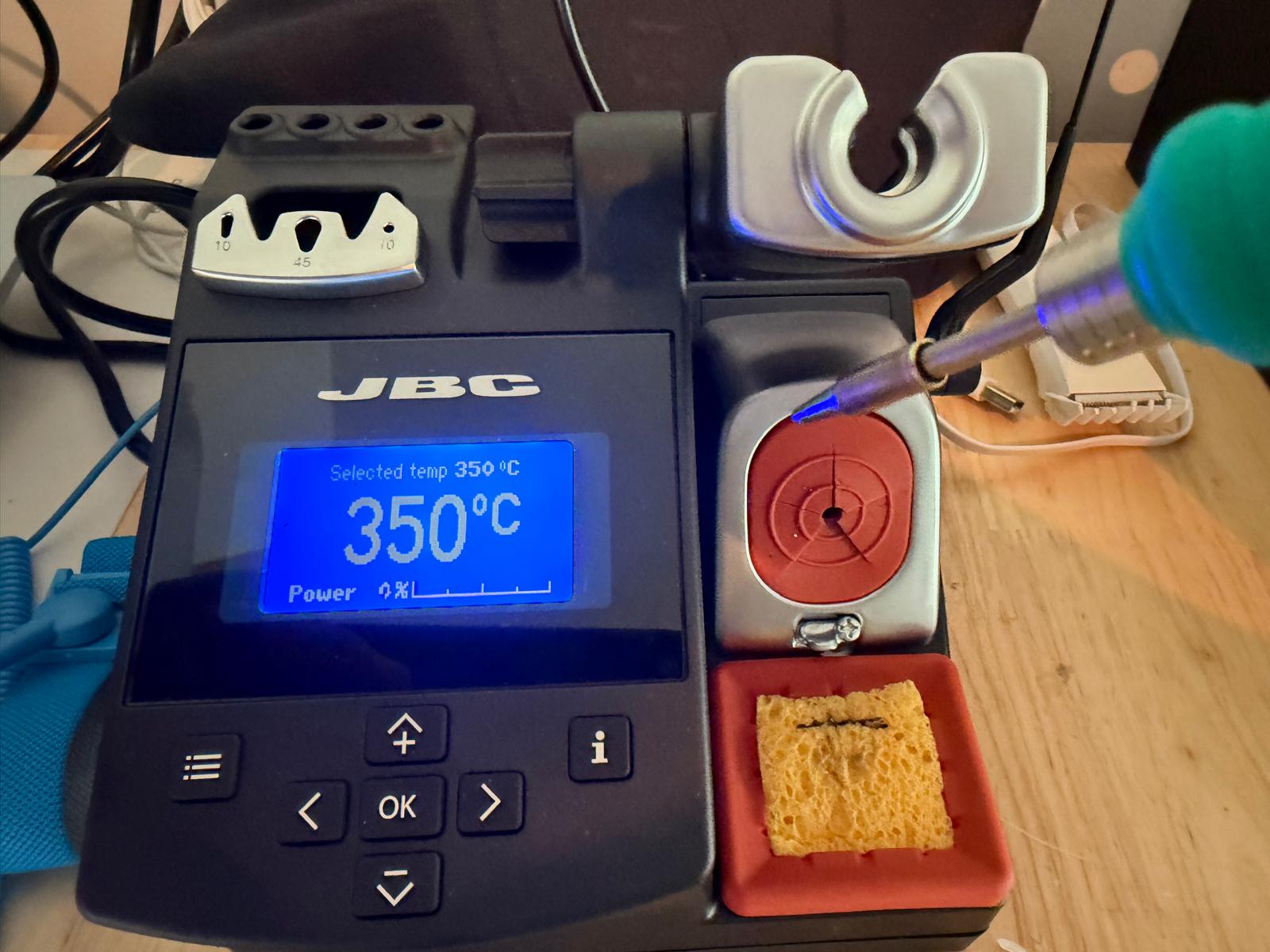

Ik zet hem op 350°C. Het 7-toets keypad regelt dat in twee tellen. Bovenop het station zit een houder met vier C245 cartridges klaar – beitelvormig en conisch, klaar voor wissel. De cartridge-extractor zit ingebouwd: punt erin schuiven, vergrendelen, eruit trekken. Bij koude punten net zo makkelijk als bij hete. Een soort van hot-swap.

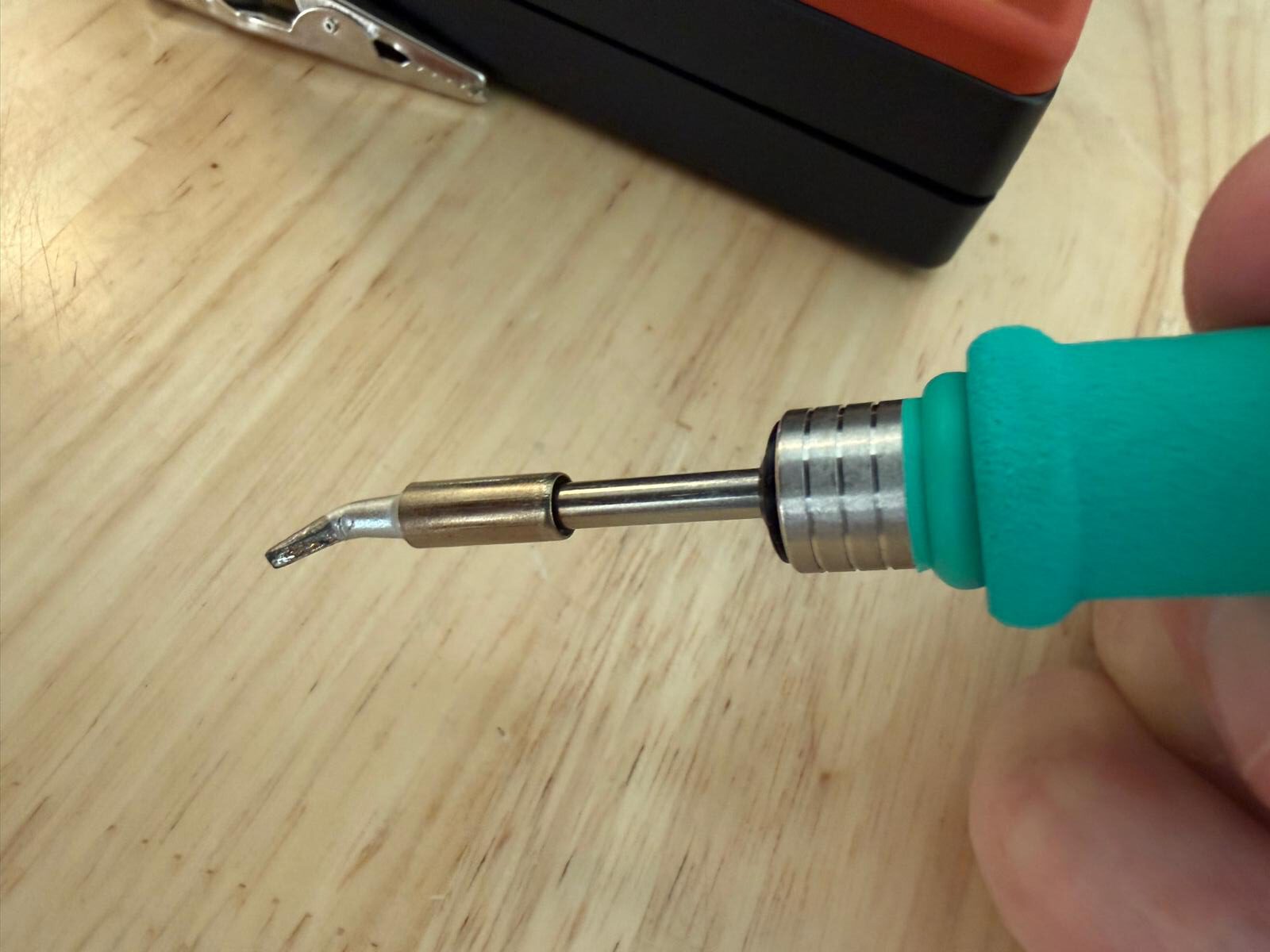

Voor deze klus pak ik een rechte beitelpunt van zo’n 2,4mm. Breed genoeg om de vijf SMD-pinnen in één veeg mee te nemen, smal genoeg om niet aan naburige componenten te komen.
ESD-veilig werken – eerst dit op orde
Voor SMD-werk aan moderne elektronica is ESD-bescherming geen luxe maar een eis. De Samsung K4S641632N-LC60 SDRAM en de Marvell controller op deze PCB zijn MOS-componenten die door één onzichtbare statische ontlading levenslange schade oplopen. Niet noodzakelijk direct defect – vaak verkort het simpelweg de levensduur. Precies het soort schade dat je later niet kunt herleiden.
Mijn werkplek is daarom als EPA ingericht. Geaarde ESD-mat op het werkblad, polsbandje aan de aarding van de mat, ESD-veilig pincet, en de JBC zelf is volgens ANSI/ESD S20.20 geaard via het netsnoer. Tip-to-ground weerstand binnen de norm. Voor wie hier serieus mee aan de slag wil: investeer eerst in de matten en bandjes, daarna pas in betere soldeerapparatuur. Een €600 station op een ongeaard bureau heeft minder waarde dan een €100 station op een geaarde werkplek.
Eén ESD-detail dat snel wordt vergeten: de PCB zelf. Voor ik hem op de mat leg, raak ik de aluminium bovenkant kort aan – mezelf en de print op gelijke potentiaal. Daarna pas op de mat, en pas dan pincet erbij.
Voorbereiden – de print isoleren

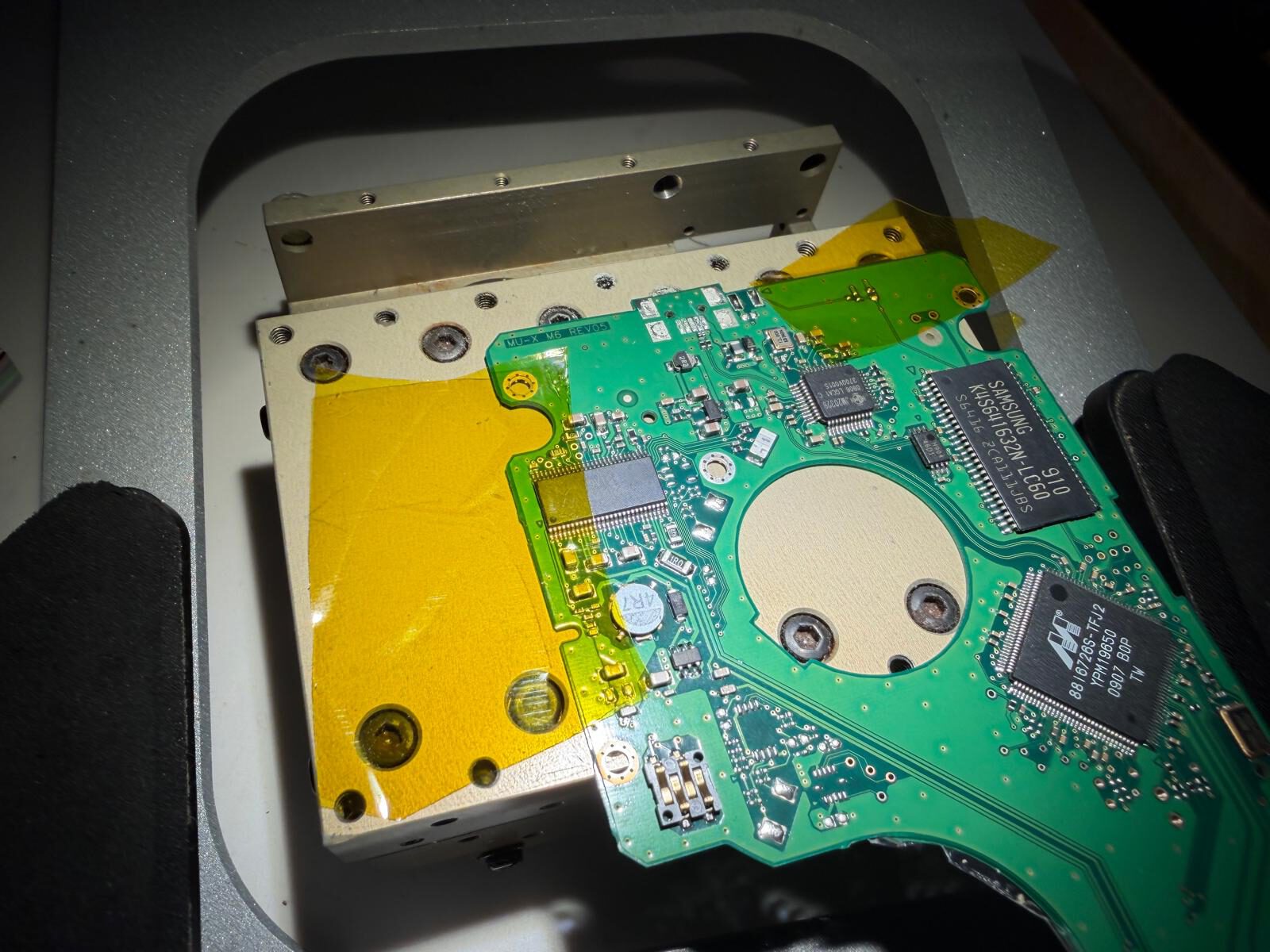

Voor ik ook maar één punt aanraak: Kapton tape rond de werkzone. De SDRAM zit op enkele millimeters van de connector-locatie. Daar wil ik geen warmte- of fluxoverslag op. Een paar lagen Kapton over het naburige gebied, een vrij venster rondom de pads.
Pinrestanten verwijderen
Eerst de oude pinresten eraf. Met flux uit de ChipQuik dispenser bewerk ik de hele rij pads. Dan voeg ik verse SAC305 toe om een grotere thermische massa op te bouwen – tegenintuïtief, maar dit is de snelste manier om vastgesoldeerde pinrestanten los te krijgen. De punt op de soldeerbult, de oude pinresten vloeien mee, en met het pincet til ik ze er één voor één uit.
De twee doorvoerankers zijn lastiger – die zaten vast in gaten dwars door de print. Punt aan één kant van het gat, soldeerdraad aan de andere, soldeer doorvoeren tot het volledig vloeit, dan de restpin met het pincet uit het gat duwen.
Pads schoonmaken – het echte werk
Met de pinresten weg ga ik met desoldeerwick aan de slag. De Chem-Wik vraagt om flux – anders neemt hij niet. Druppel ChipQuik flux op de pads, wick erop, punt erop, wachten tot het soldeer zich in de wick trekt. Wick verschuiven (warm afknippen!), nieuw stukje, herhalen.
Onder de SM6 stereomicroscoop is dit een ander verhaal dan met het blote oog. Ik zie de soldeerstand op de pad, ik zie de richting waarin de wick het soldeer trekt, ik zie wanneer de pad weer puur koper is en wanneer er nog een laagje achterblijft. Voor dit type werk wint een stereomicroscoop het van een digitaal-scherm-microscoop – de diepteperceptie van twee ogen telt.

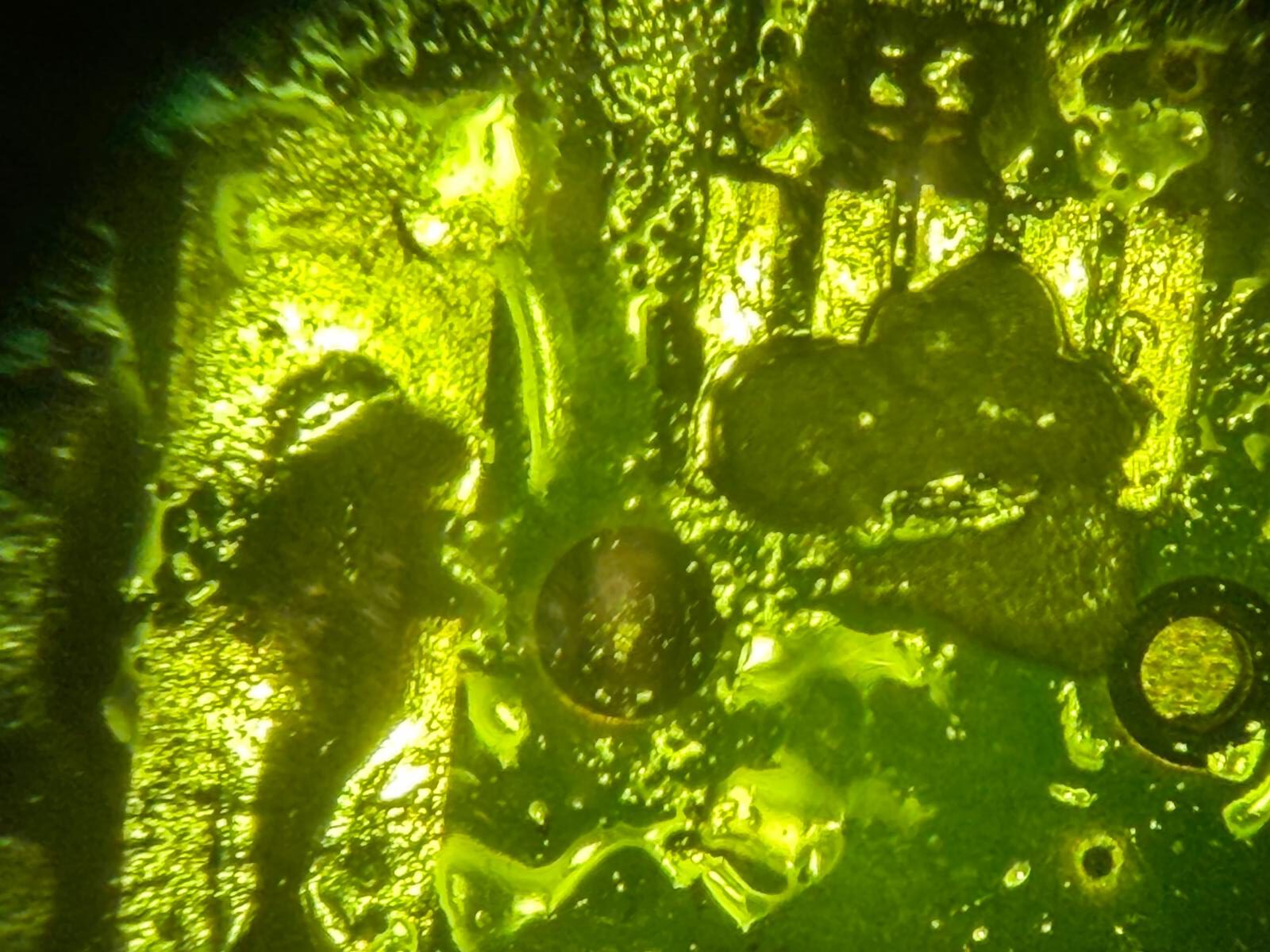

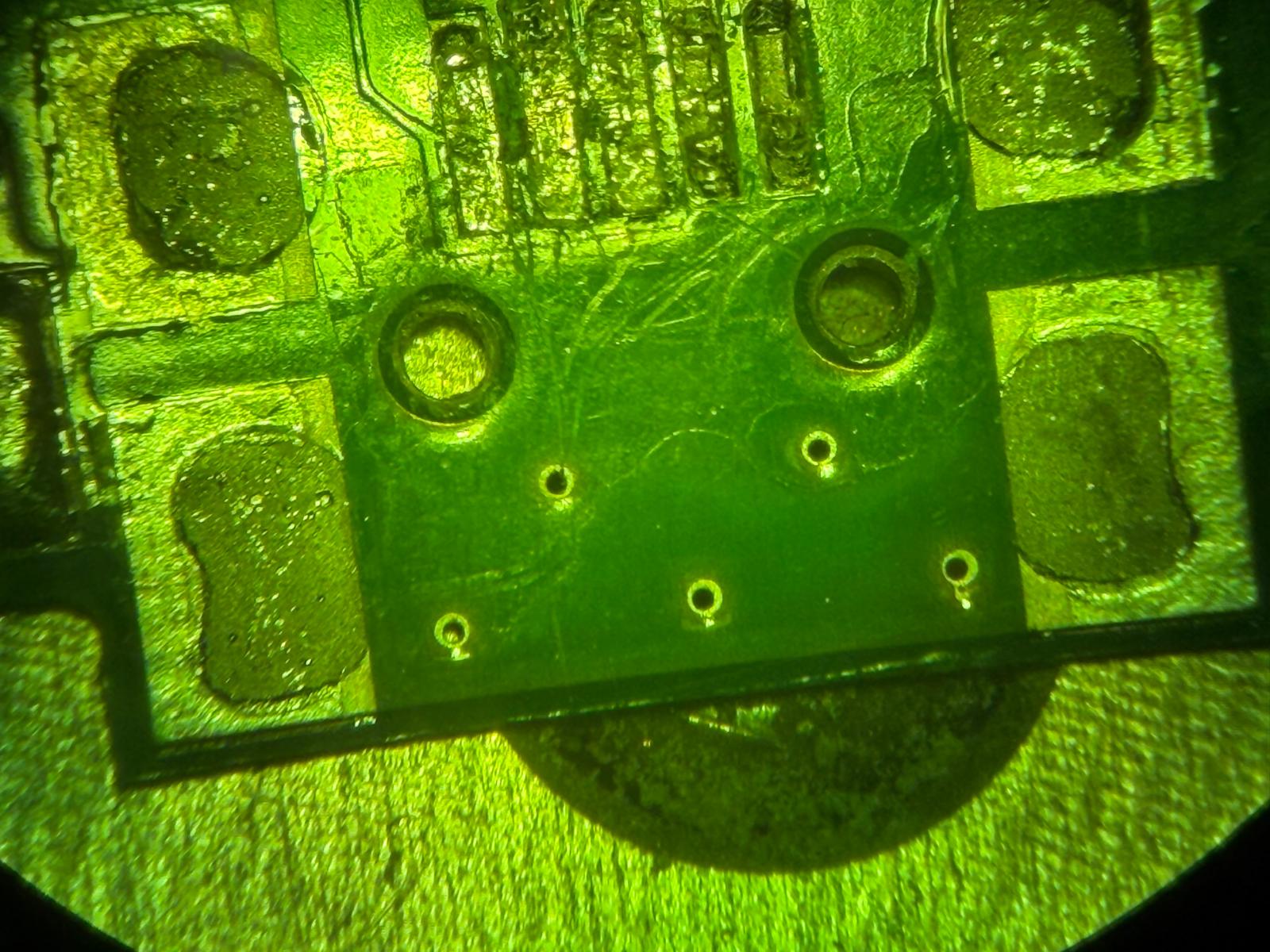

De groene macro-foto in de microscoop toont het resultaat: vijf schone, vlakke SMD-pads, twee schone doorvoerholtes, geen soldeerbruggen tussen pads. De foto neem ik bewust met groen LED-licht door de microscoop – beter contrast tussen soldeer en koper.
Restflux verwijderen

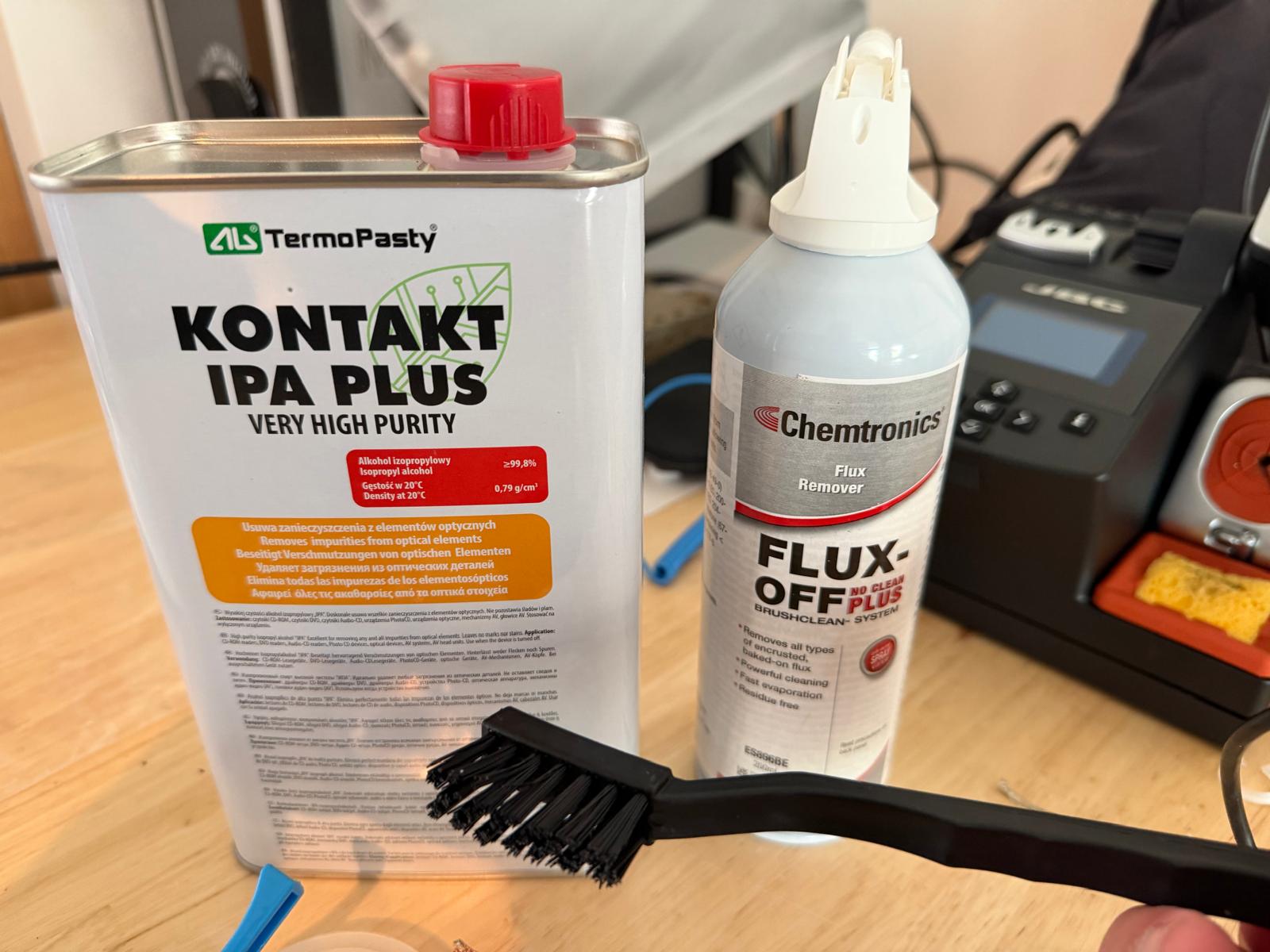

Voor de nieuwe connector erop kan: alles schoon. Eerst Chemtronics Flux-Off No Clean Plus over het werkgebied, dan met de Kontakt IPA Plus de restanten weg. De TermoPasty IPA Plus is 99,8% puur – geen denatureringsmiddelen die residu achterlaten. De nylonborstel werkt rondom de pads en in de ankergaten. Daarna kort blazen. Inspectie onder de microscoop. Pads helder, geen vlekken, geen soldeerresten. Klaar voor de nieuwe connector.
De vervangingsconnector kiezen

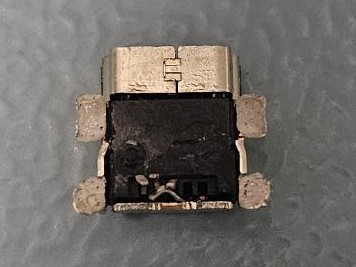

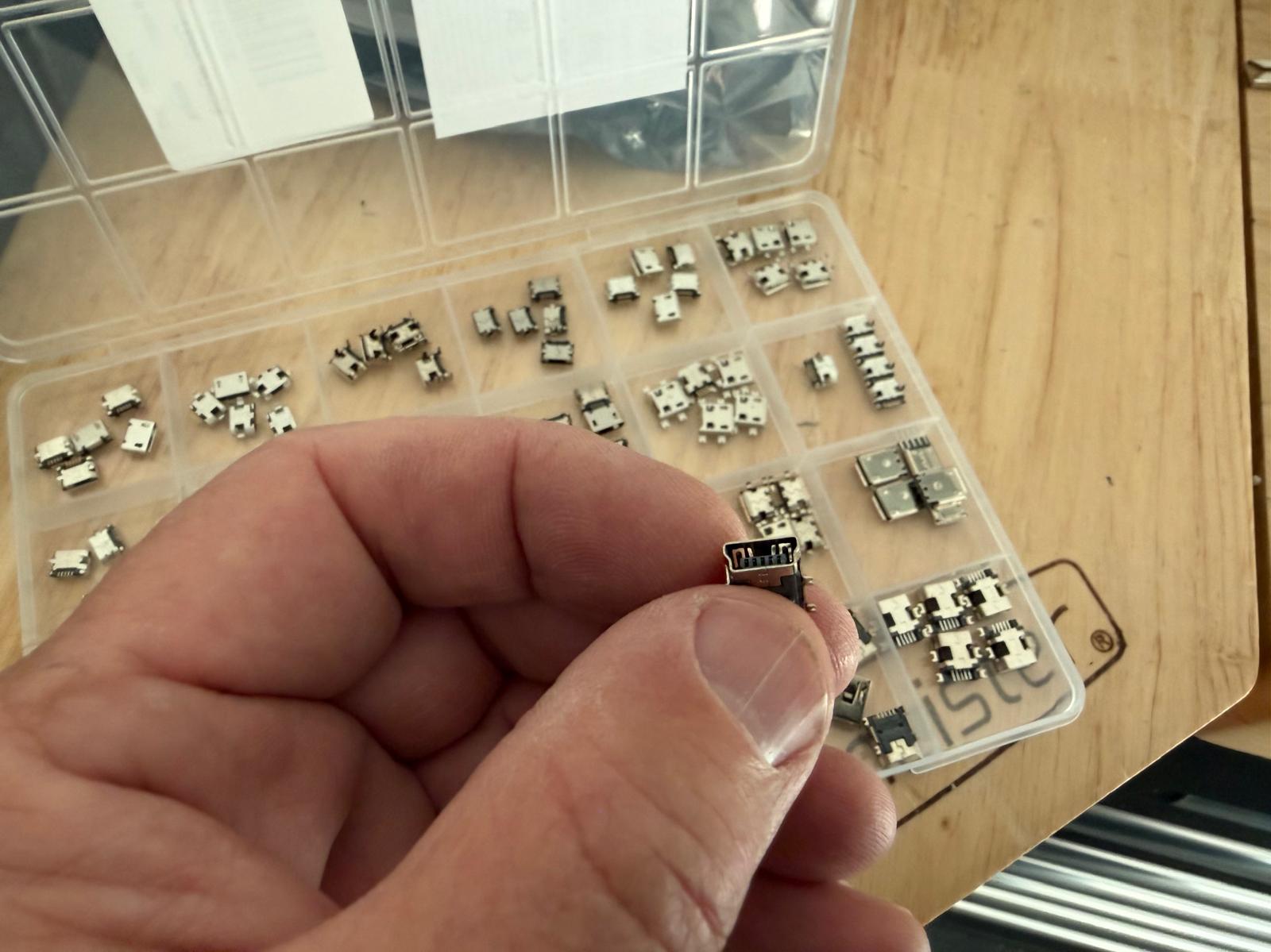

Uit de assortimentdoos met Mini-USB en Micro-USB SMD connectoren zoek ik de juiste Mini-USB B uit. Vijf pinnen, twee ankerpinnen, behuizing-tabs aan weerszijden voor mechanische verankering. Footprint vergelijken met de PCB – pitch klopt, ankergaten kloppen, behuizingsbreedte klopt.
Eén belangrijke check: de pin-volgorde van Mini-USB B is gestandaardiseerd (VCC, D-, D+, ID, GND). Zolang het mechanisch hetzelfde type connector is, is de elektrische pinout identiek.
Plaatsen en solderen – pasta of draad

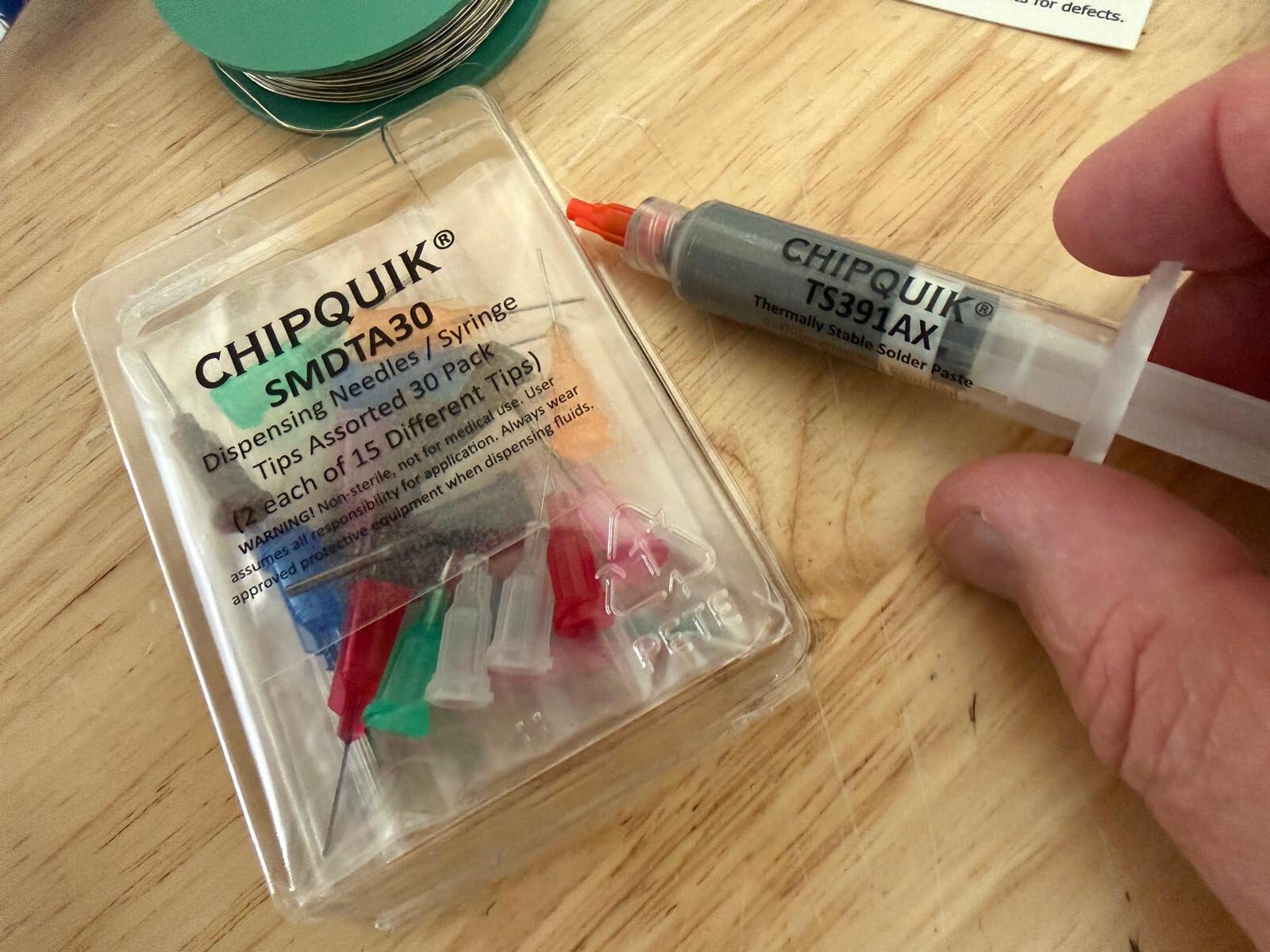

Voor deze klus gebruik ik soldeerpasta in plaats van draadsoldeer. De ChipQuik TS391AX is een Sn63/Pb37 synthetic no-clean pasta in een kleine spuit. Met een ChipQuik SMDTA30 dispensernaald van rond de 22 gauge dot ik een klein bolletje pasta op iedere SMD-pad. Niet te veel – een halve milligram per pad is voldoende. Te veel pasta resulteert in bruggen en dat wil ik graag voorkomen.

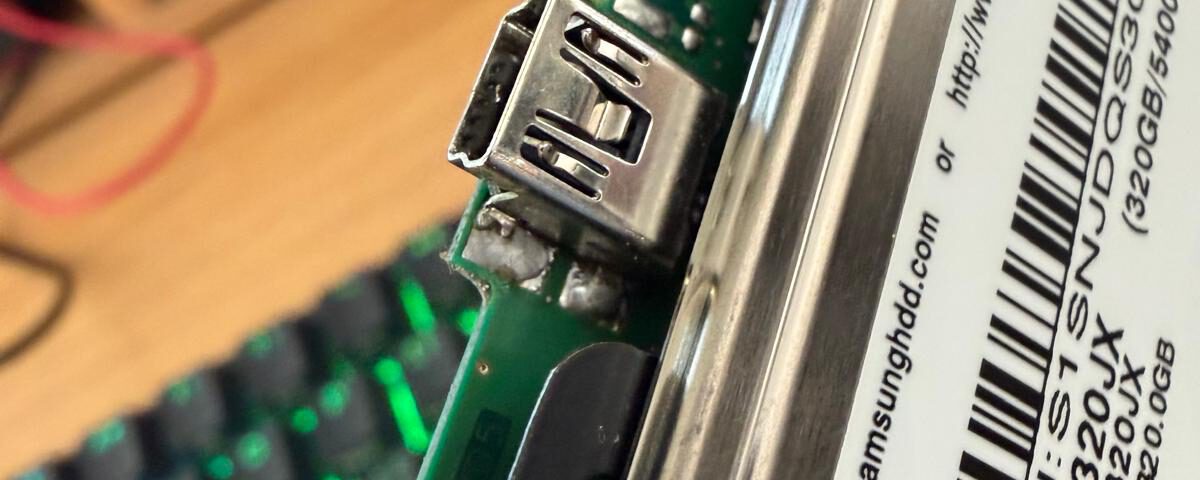

De connector pak ik met een ESD-pincet – eerst grof in positie, dan onder de microscoop fijn uitlijnen. De ankerpinnen vallen vanzelf in de doorvoergaten. Pinnen netjes boven hun pads. Voor de SMD-pinnen kies ik dragsoldering. Voor de punt erop gaat eerst nog een dot flux uit de ChipQuik flux-dispenser over de pasta. Punt op de eerste pin, soldeer vloeit, punt langs de rij naar de laatste pin. De pasta smelt, vloeit naar de pad, en bij iedere pin vormt zich een nette soldeerbult met de juiste vorm – aan de pin omhoog, aan de pad uitlopend.
De twee ankerpinnen in de doorvoergaten krijgen elk een vlokje SAC305-draad erbij – die hebben meer thermische massa nodig. Punt erop, soldeer toevoegen, doorvloeien, weghalen.
Inspectie – IPC-A-610 in het hoofd
Sinds mijn SMD Rework training bij Etech kijk ik anders naar soldeerverbindingen. De training IPC 7711/7721 Advanced Rework & Repair heeft een aantal beoordelingscriteria in mijn hoofd geplant die nu vanzelf opkomen:
– Wetting angle – vormt het soldeer een mooie vloeiende overgang van pin naar pad? Ja, alle vijf.
– Solder volume – niet te bol (kan kortsluiten), niet te plat (zwakke mechanische verbinding). Goed.
– Pin alignment – alle pinnen volledig op hun pad, geen overhang. Goed.
– Bridges – geen soldeerbruggen tussen aangrenzende pinnen. Onder de microscoop nagecheckt: geen.
– Cleanliness – geen flux-residu in het werkgebied. Voor de zekerheid nog een tweede IPA-rondje.
Voor klasse 2 (industriële standaard, BotBerg-niveau) zijn alle verbindingen aanvaardbaar. Geen procesindicatoren, geen defecten.
Test – de schijf komt tot leven
USB-kabel erin, USB-A in de laptop. Klik. De schijf spint op. Windows herkent het apparaat als Freecom Mobile Drive XXS. De partitie mount. Bestanden zijn weer leesbaar. Datarescue succesvol. De klant kan zijn foto’s en documenten weer benaderen.
Wat ik meeneem
- De JBC CDB doet wat je voor SMD-connector reparaties nodig hebt. De temperatuurstabiliteit tijdens dragsoldering is opvallend – de punt zakt niet weg, ook niet wanneer ik vijf pinnen achter elkaar in één veeg meeneem.
- Een stereomicroscoop wint van een digitaal scherm voor connector-werk. De diepteperceptie maakt het uitlijnen van een Mini-USB B onder pasta veel sneller.
- Soldeerpasta in plaats van draadsoldeer voor SMD-pinnen werkt prettig wanneer je geen hot-air gebruikt. Mits je flux toevoegt en de pasta vers is – ChipQuik TS391AX bewaar ik in de koelkast.
- Mini-USB B connectoren zijn niet uitgestorven. Veel apparatuur uit 2008-2015 gebruikt nog deze connector. Een assortimentdoos in de werkplaats betaalt zich uit op het moment dat een 15 jaar oude harde schijf opeens onmisbaar blijkt.
- ESD-bescherming is geen extraatje maar de basis. Eerst de geaarde werkplek, dan pas het mooie soldeerstation.
Referenties
– JBC CDB Soldering Station – productpagina – de officiële specificaties van de CD-2BQF
– JBC C245 Cartridges – het complete C245 cartridge-assortiment
– Chemtronics Chem-Wik – desoldeerwick met rosin-flux
– ChipQuik TS391AX solder paste – de Sn63/Pb37 pasta die ik gebruik
– Eleshop – JBC CDB in Nederland – mijn leverancier voor JBC-spullen
– IPC 7711/7721 norm – voor wie de officiële rework-standaard wil lezen
– ANSI/ESD S20.20 – de internationale ESD-norm voor werkplekken
– Wikipedia – USB Mini-B pinout – pinout-referentie voor de Mini-USB B
– Retronics – review JBC CD-2BQF – kritische review van het station
Ik vind dit soort reparaties erg leuk om te doen. Niet alleen met het zicht op de Right to Repair of uit belang van duurzaamheid, maar vooral vanuit het oplossingsgericht kunnen opereren. Ieder probleem is uniek, soms wat meer mechanisch, dan weer wat meer electronisch. Maar het is keer op keer maatwerk en een puzzeltocht naar de best passende oplossing. Dus wat mij betreft op naar de volgende reparatie. De doos met SMD-connectoren is immers nog vol genoeg voor toekomstige klussen.
