Bij onze Volkswagen California T6 breekt de kunststof afdekkap van de bovenste bevestigingspunten van de achterklep. Een klein onderdeel – maar wel eentje met een functie: de oversteek van de kap houdt het blinderingsscherm van de achterruit op zijn plek. Breekt de kap, dan valt de blindering dus letterlijk weg.
In plaats van simpelweg een nieuwe te bestellen wil ik weten waarom het ding breekt. Dus: demonteren, meten, analyseren en volledig opnieuw modelleren. Reverse engineering op zijn best – een kapotte kap als startpunt.
Eerst begrijpen waarom het faalt

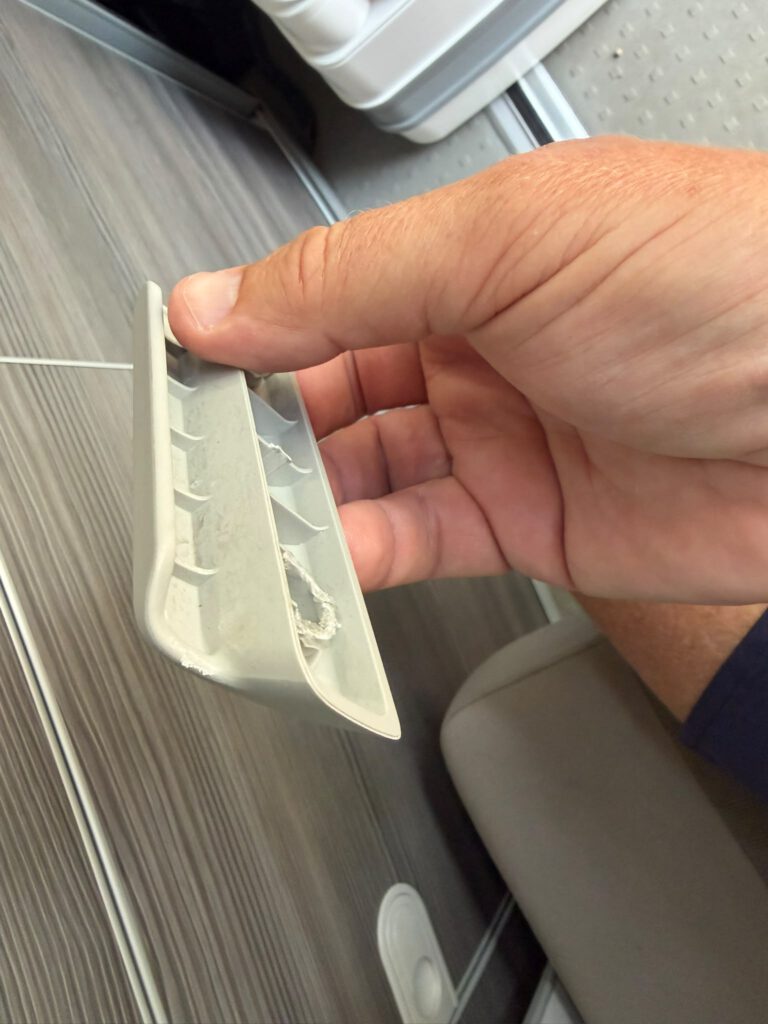

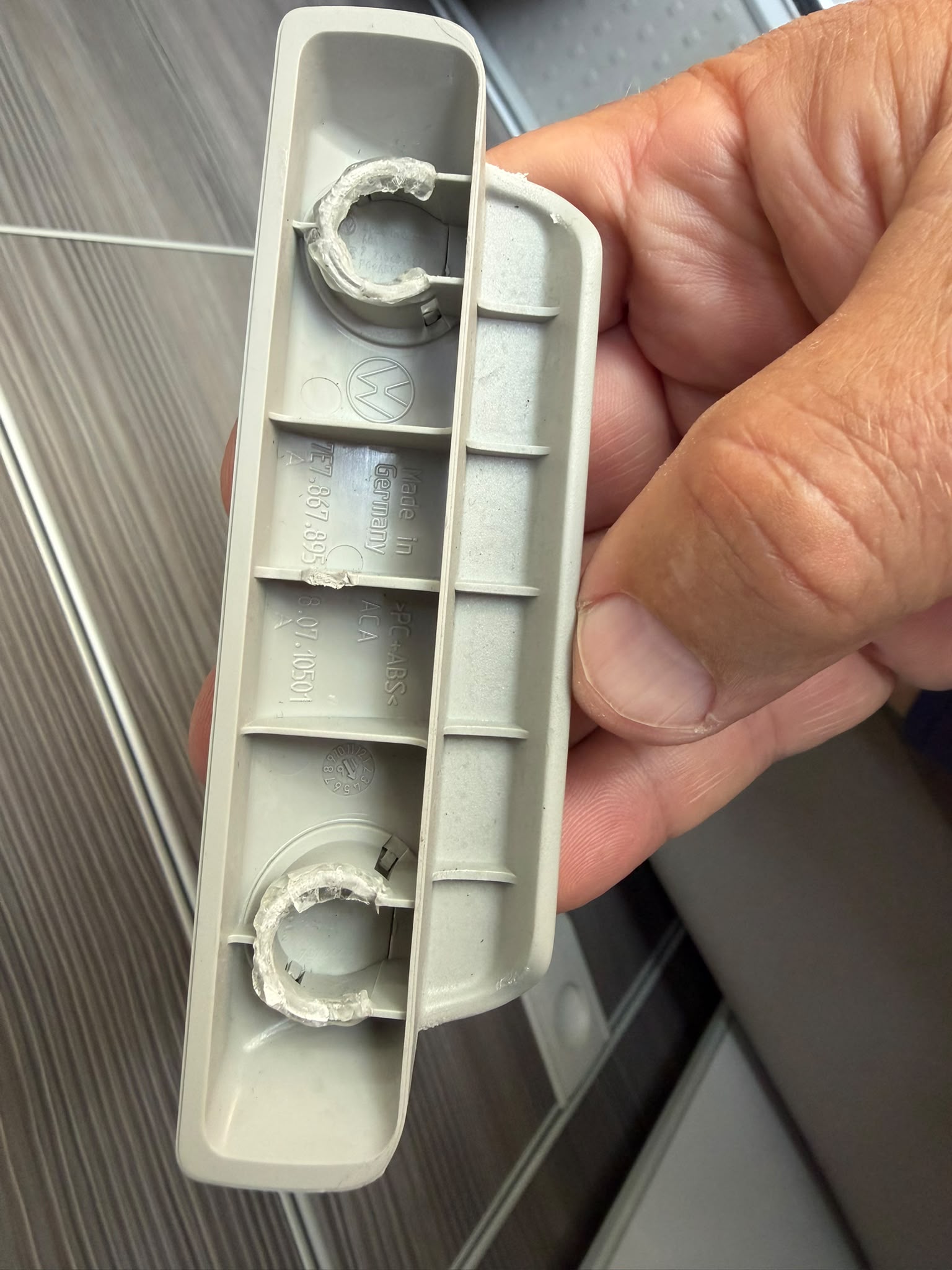

Zodra de kap eraf is, is de zwakke plek duidelijk. De kunststof klemringen zijn volledig uitgescheurd. En dat is niet zo gek. Bij iedere keer openen en sluiten van de achterklep krijgen die ringetjes een tik, en na jaren (de VW California komt uit 2016) ontstaan vermoeiingsscheuren. De originele klemringen zijn relatief dun uitgevoerd, en de belasting komt op een klein oppervlak terecht – precies de plek waar het misgaat.

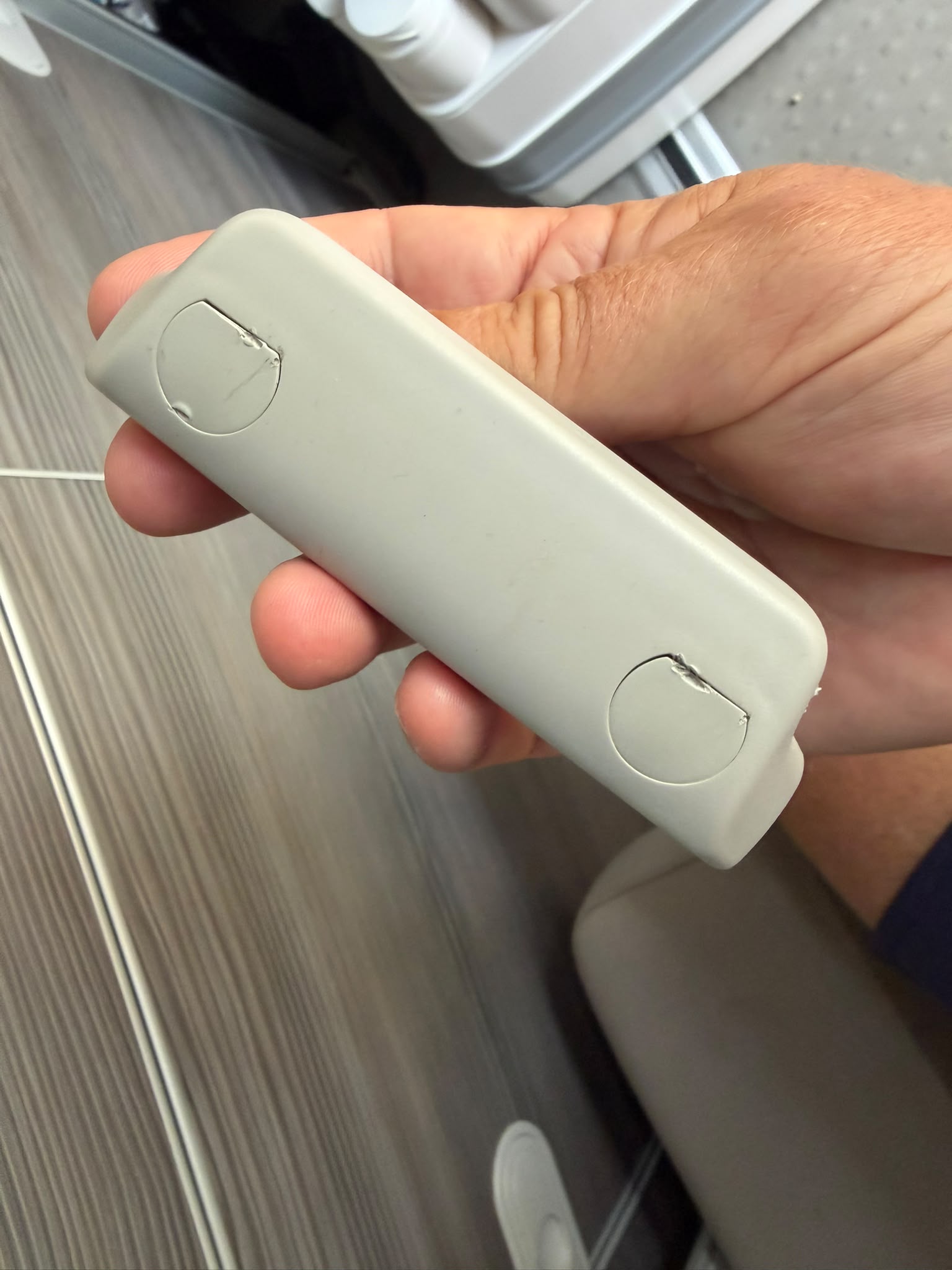

Aan de buitenkant zie je er trouwens vrijwel niets van. Twee kleine cirkels, verder niks. De schade zit volledig aan de binnenzijde.
Inmeten met de schuifmaat

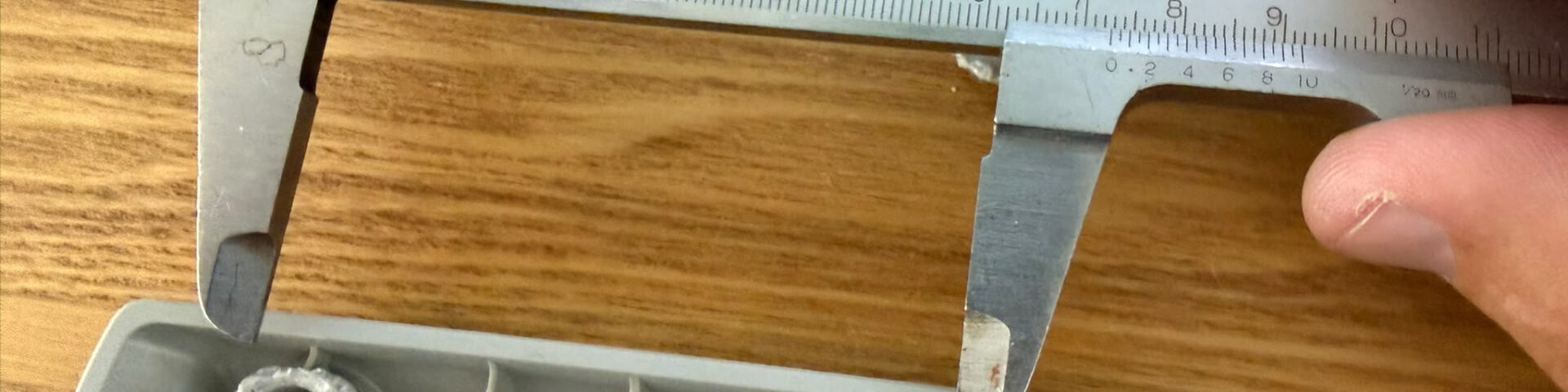

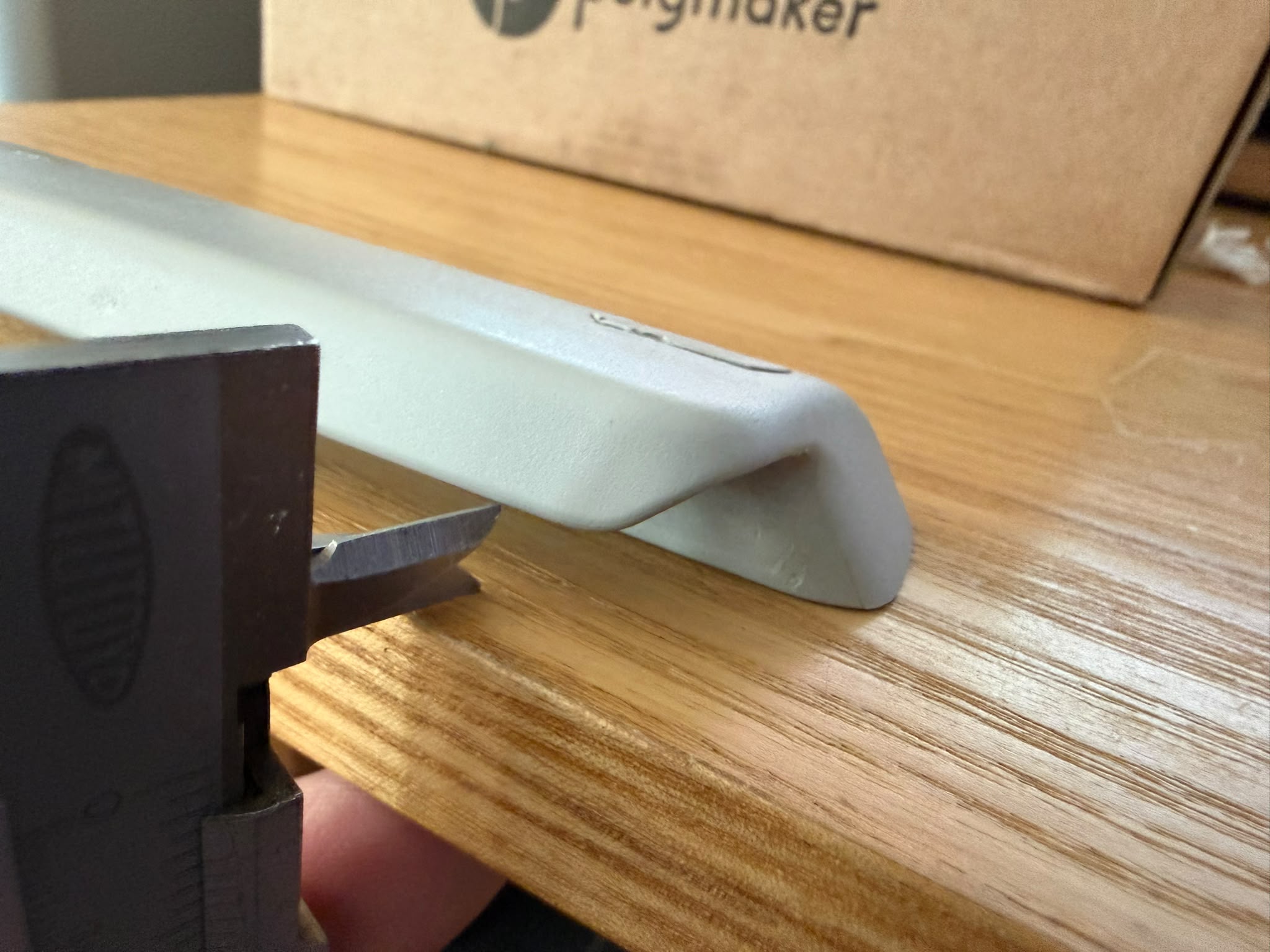

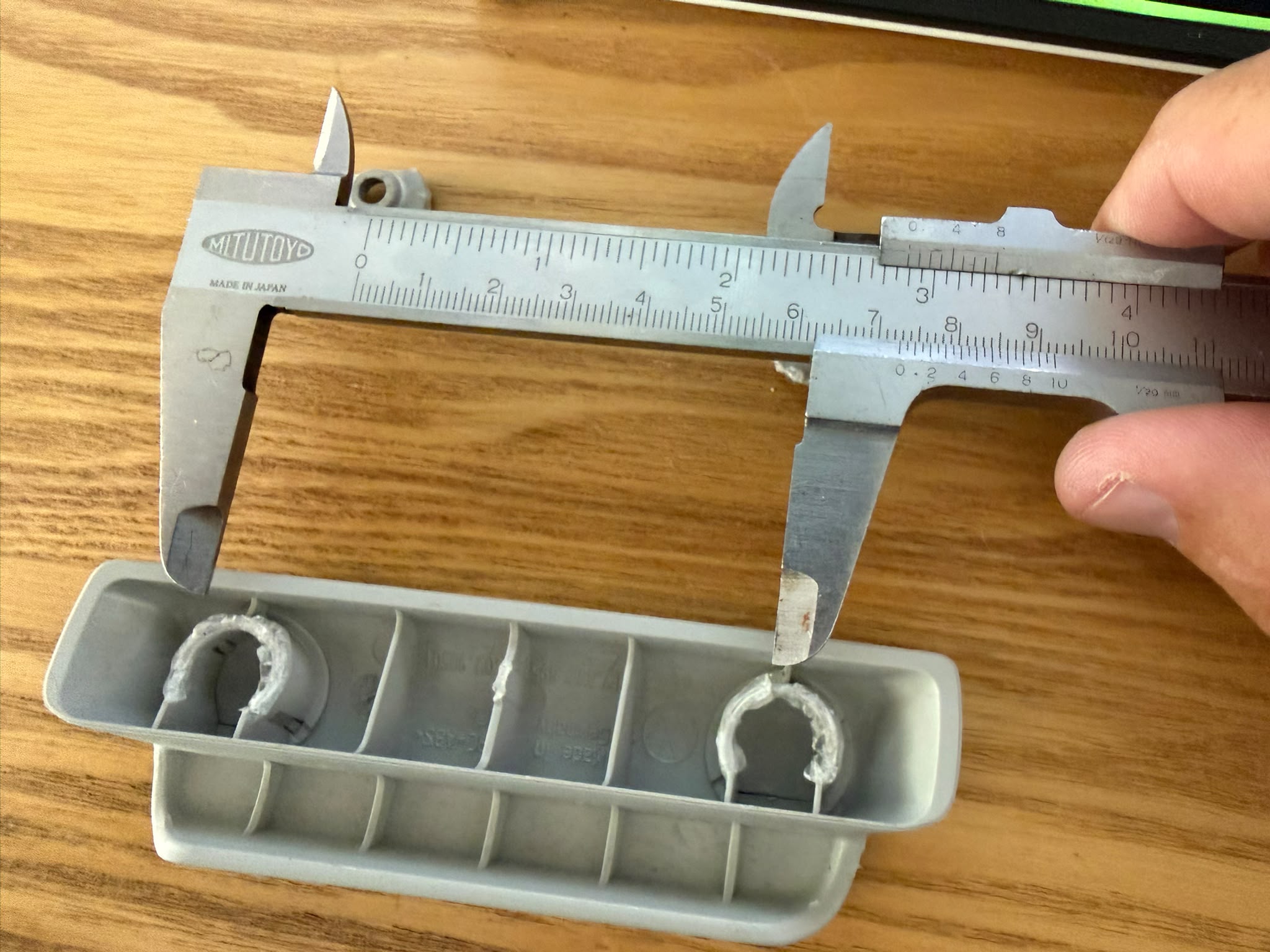

Met de schuifmaat neem ik alle kritische maten op. Niet alleen de buitenafmetingen, maar ook de positie van de bevestigingspunten, de afrondingen en de benodigde speling. Het doel is geen exacte kopie — het doel is een onderdeel dat sterker is dan het origineel.
Ontwerpen voor 3D-FDM
Bij het modelleren houd ik meteen rekening met de mogelijkheden én de beperkingen van 3D-FDM-printen. De kwetsbare klikverbinding gaat eruit. In plaats daarvan kies ik voor een robuste aanpak: een solide geprint blok dat permanent wordt gemonteerd, met twee uitsparingen voor de montageschroeven.
Daarmee zijn de kwetsbare elementen volledig geëlimineerd. Wanddiktes omhoog, belasting beter verdeeld — dat is de hele truc.
Twee versies – de eerste paste net niet
Een goed ontwerp komt zelden in één keer uit de printer. Dat verwacht ik ook niet, dus de eerste versie print ik gewoon in het standaard witte PLA dat toch al op de machine zit. Een pasmodel, geen eindproduct – zonde om daar meteen ASA in te steken.
En terecht: die eerste versie blijkt een te brede oversteek te hebben. Op papier prima, in de praktijk niet – de oversteek grijpt het blinderingsscherm net niet meer vast, dus het scherm wordt niet gehouden. Terug naar de tekentafel, de oversteek terugbrengen tot de juiste maat, en opnieuw printen.
Nu de vorm klopt, gaat de tweede versie er wél in ASA uit. Die past – en dat is de finale.
Printoriëntatie bepaalt de sterkte

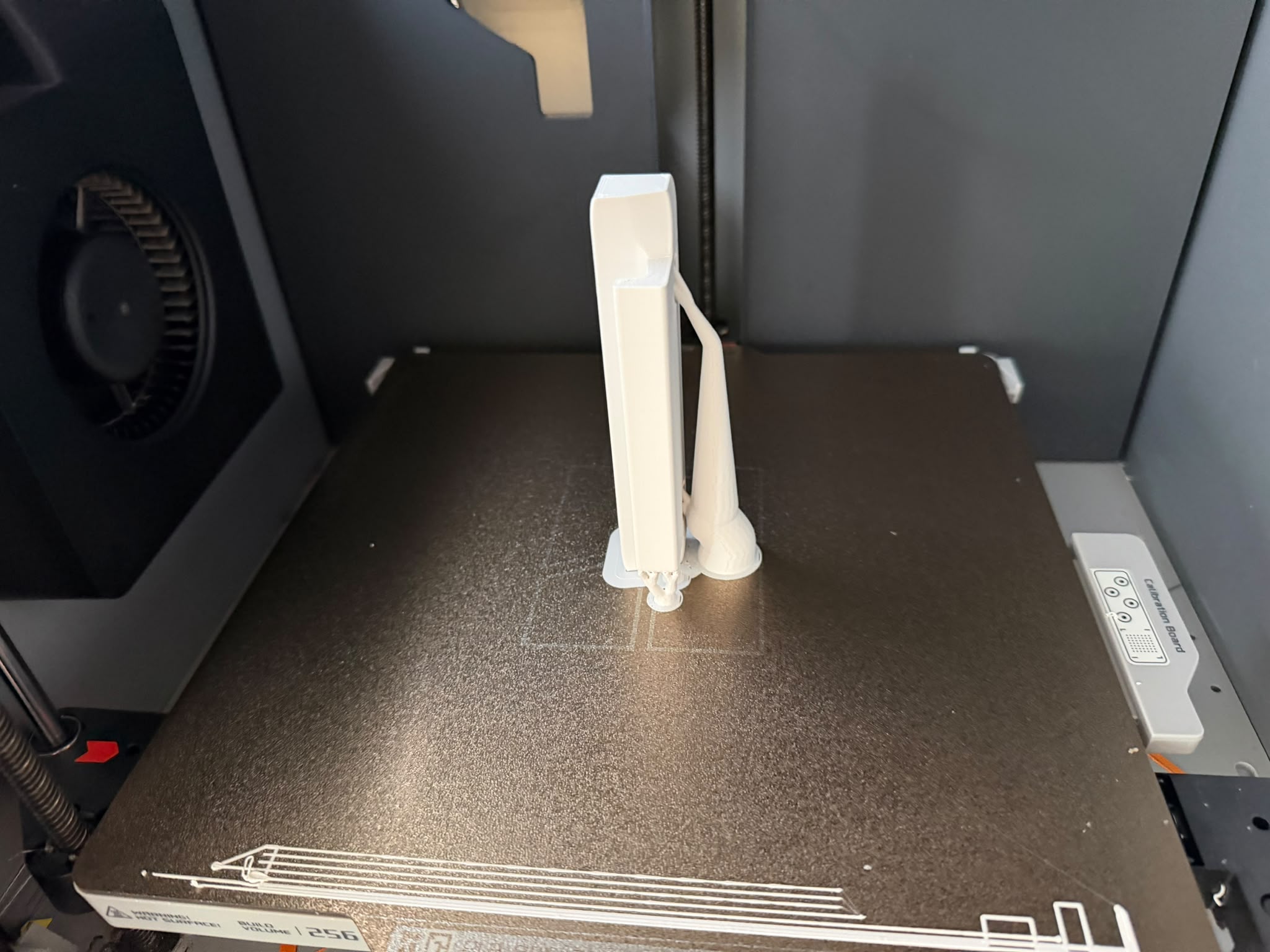

Een onderdeel is niet alleen sterk door het ontwerp, maar vooral door de manier waarop het wordt geprint. Na wat afwegen kies ik voor een verticale printoriëntatie. Zo lopen de lagen in de richting van de grootste krachten, en dat levert een veel sterker deel op dan wanneer je het plat legt.
Supports zijn daarvoor nodig, maar die zijn eenvoudig te verwijderen. Ik print het tweede model op de Bambu Lab X1 Carbon in Polymaker ASA materiaal. Dit is UV-bestendig, kan tegen hogere warmte en is daarmee prima geschikt voor toepassingen in de camper.
Zo lopen de lagen mee met de grootste krachten.
Testen in de praktijk

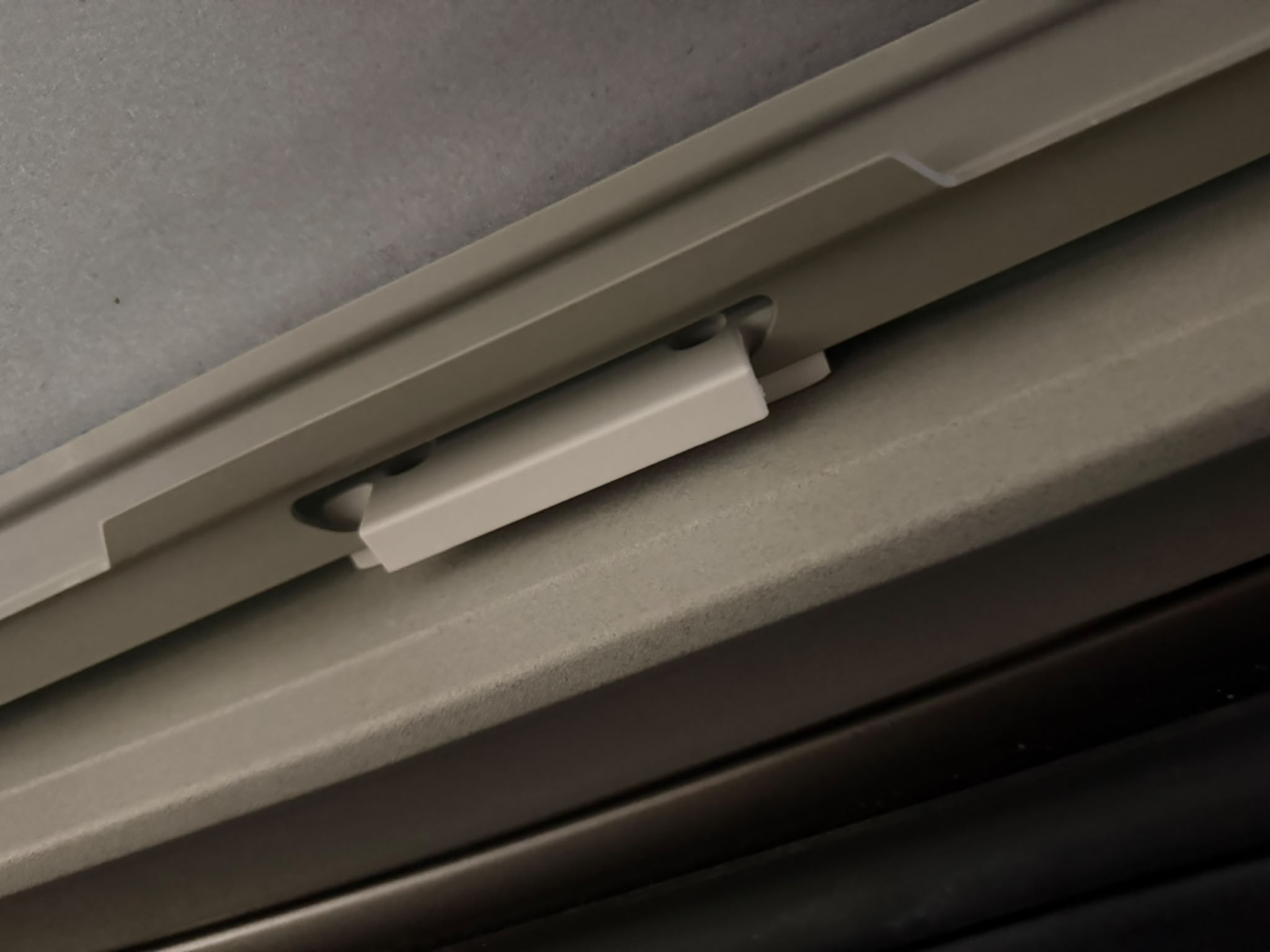

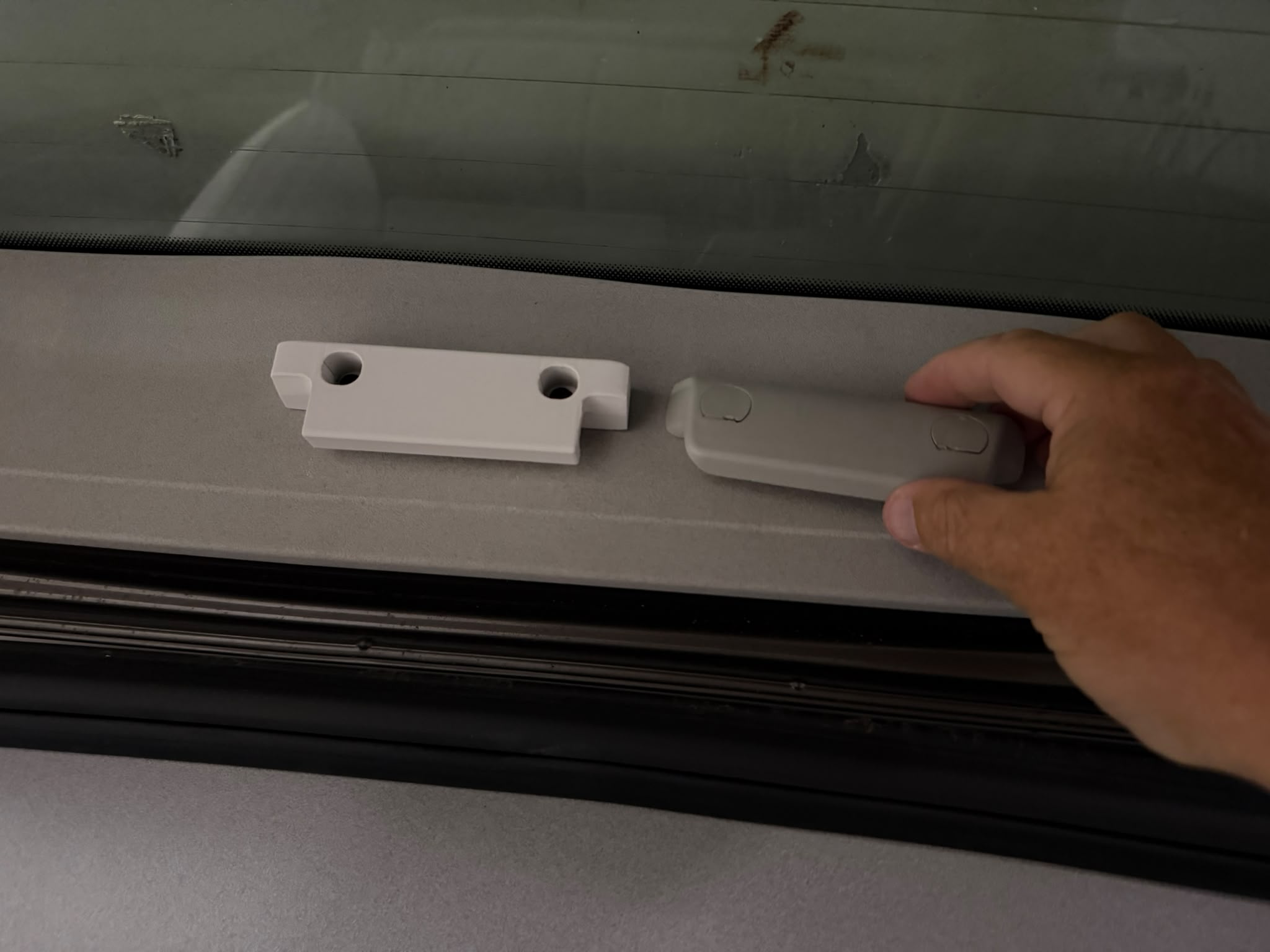

Supports eraf, en het binnenstuk past direct op de bevestigingspunten van de achterklep. Controleren op passing, speling en uitstraling en het resultaat oogt als een goede vervanger voor het origineel, maar is constructief flink steviger.

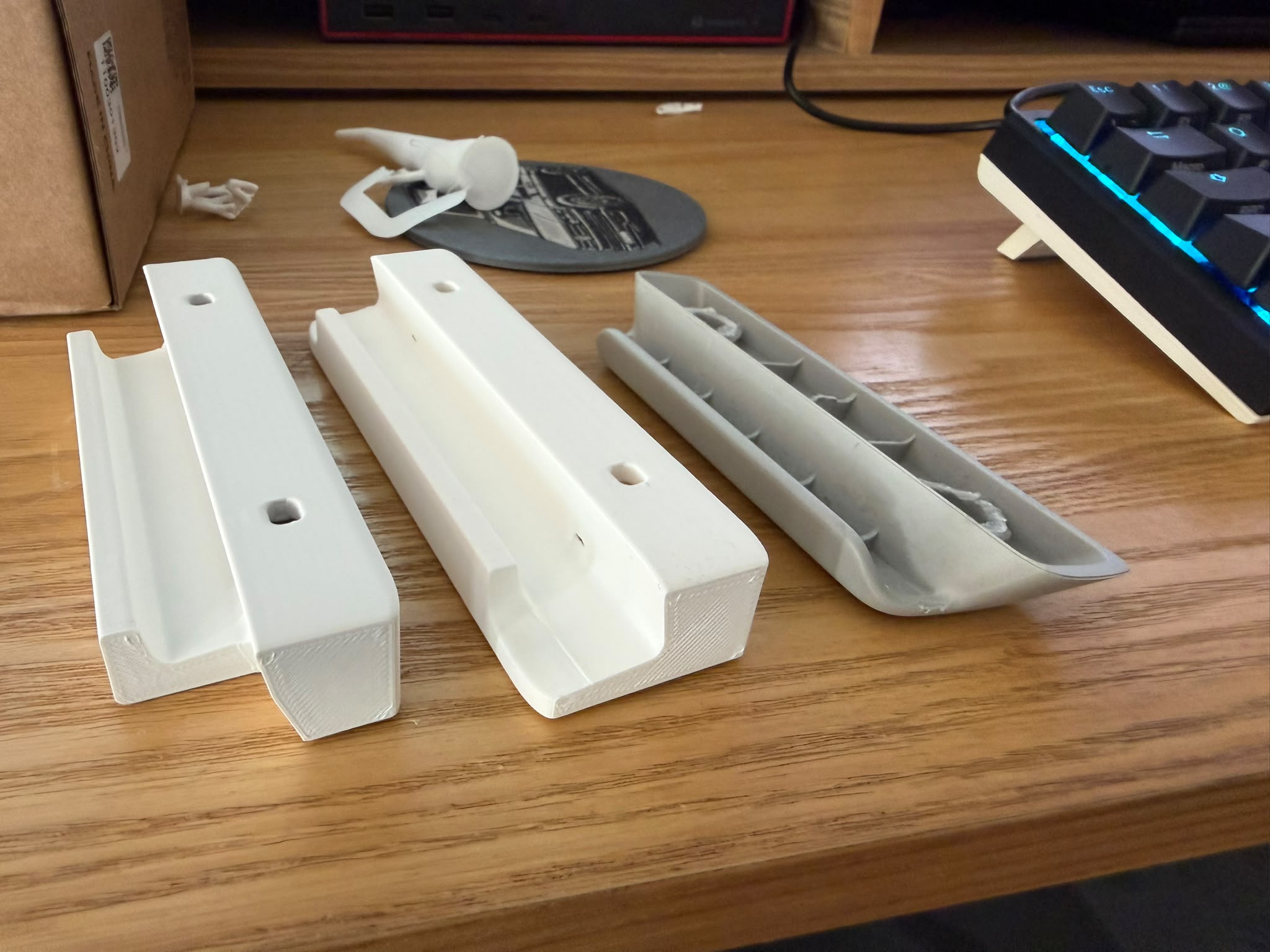

geprinte serie, rechts de originele
nieuwe in ASA materiaal geprinte houder
Tussendoor: het tijdelijke blinderingsalternatief

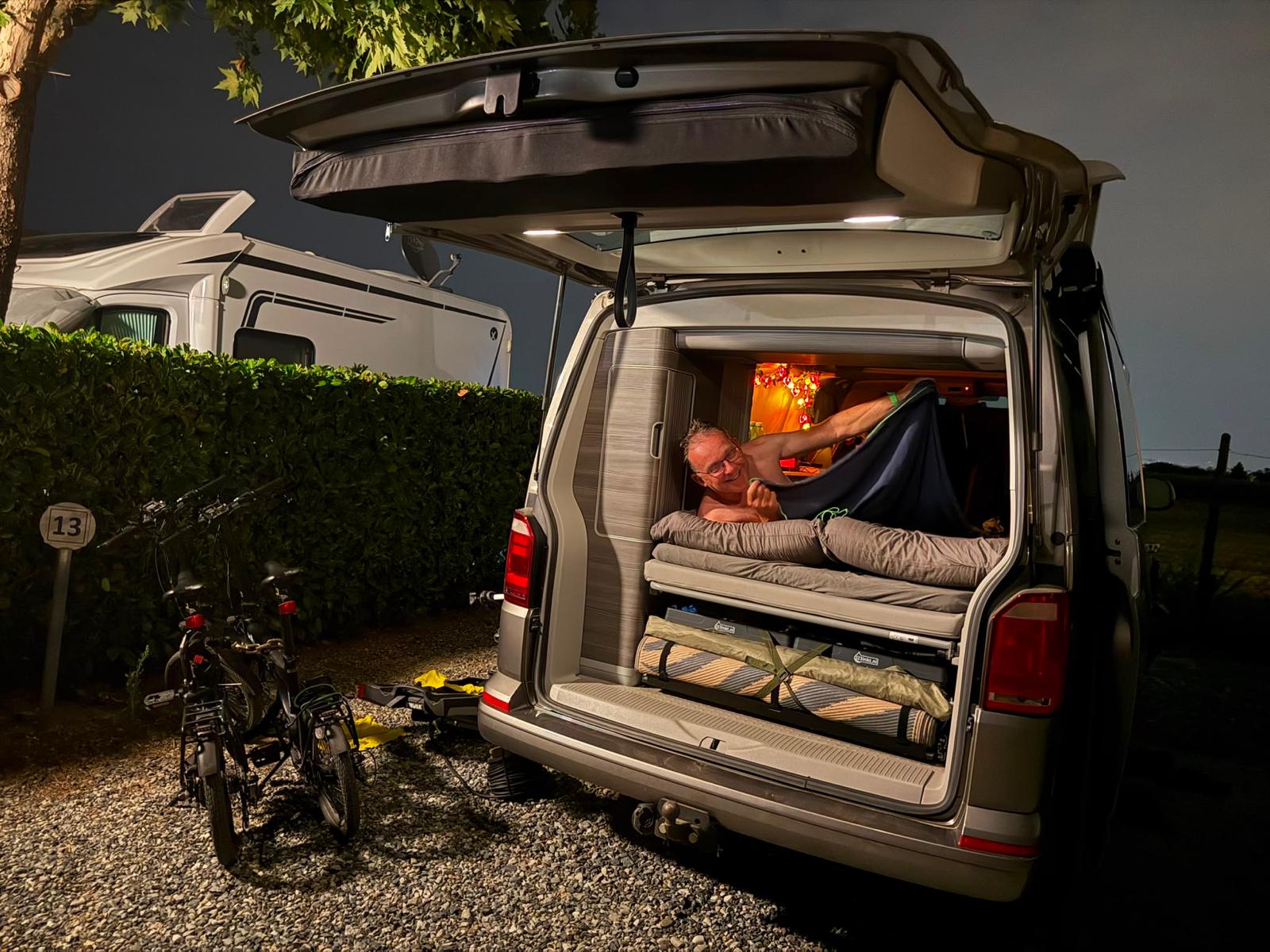

Omdat juist dít onderdeel het blinderingsscherm vasthoudt, is er zolang het niet werkt geen blindering. De oplossing: een handdoek met twee zuignappen. Werkt prima – overdag. Het probleem begint ’s nachts. Zuignappen en hitte zijn geen vrienden. De lucht onder de nap zet uit, het rubber wordt slap, en de onderdruk die alles op z’n plek houdt lekt langzaam weg. Ergens rond drie uur – precies wanneer de camping stil is en de maan vol staat – laat de eerste nap los. Dan de tweede. En dan ligt je handdoek op je gezicht en kijkt de halve camping ongevraagd mee naar binnen.
Een blindering die zichzelf ’s nachts spontaan demonteert is geen blindering – dat is een verrassingsact. Grappig detail: de ASA van het nieuwe onderdeel houdt juist wél van warmte en UV. De zuignappen duidelijk niet. Reden genoeg om het serieuze deel netjes af te printen en de handdoek weer gewoon handdoek te laten zijn.
Voorlopig, niet definitief
Voor mij is dit trouwens een tijdelijke oplossing. Uiteindelijk wil ik gewoon een echt, officieel exemplaar van de leverancier. Maar dat is nu lastig: het camperseizoen is in volle gang, en juist dan is zo’n onderdeel slecht leverbaar. Tot die tijd doet de geprinte versie prima dienst – en eerlijk is eerlijk, hij is steviger dan het origineel, dus de haast is er ook weer niet.
Een klein onderdeel met een mooi verhaal
Juist dit soort klusjes vind ik leuk. Niet zomaar een onderdeel kopiëren, maar analyseren waarom iets faalt en dan een oplossing ontwerpen die het beter doet dan het origineel. Reverse engineering, 3D-ontwerp, materiaalkennis en praktijkervaring komen hier mooi samen – en dat allemaal voor een dopje van een paar centimeter.
Wat heb ik gebruikt
– Origineel VW-onderdeel 7E7 867 895 (materiaal PC+ABS) als referentie
– Mitutoyo schuifmaat voor het inmeten
– TinkerCad voor het opnieuw modelleren – in twee iteraties (v1 pasmodel in PLA, oversteek te breed; v2 passend)
– 3D printer Bambu Lab X1 Carbon
– PLA voor het snelle pasmodel
– Polymaker ASA voor de finale versie (UV- en warmtebestendig)
