24 Juni 2025 –
Herstel van een losgekomen USB-connector

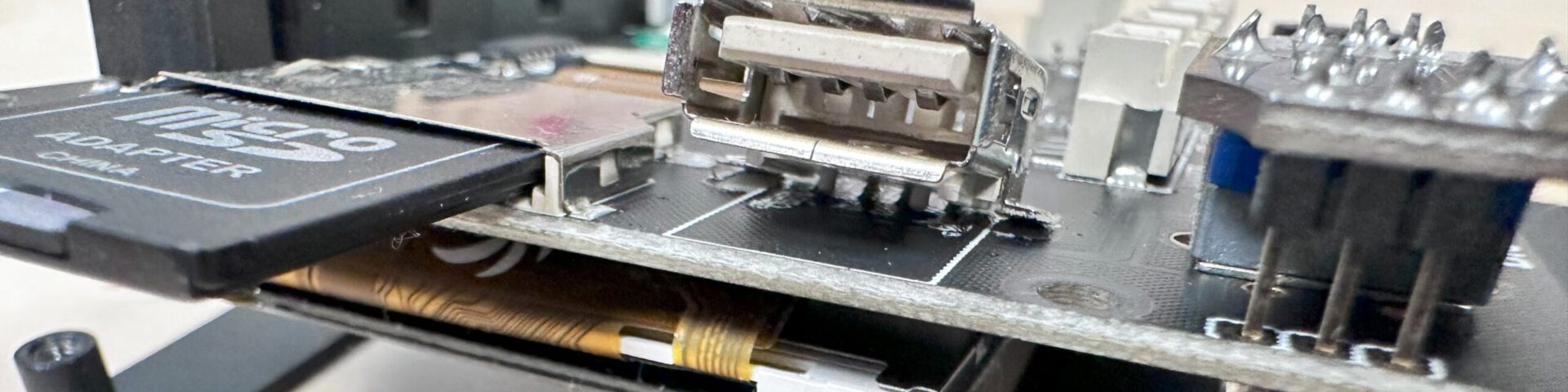

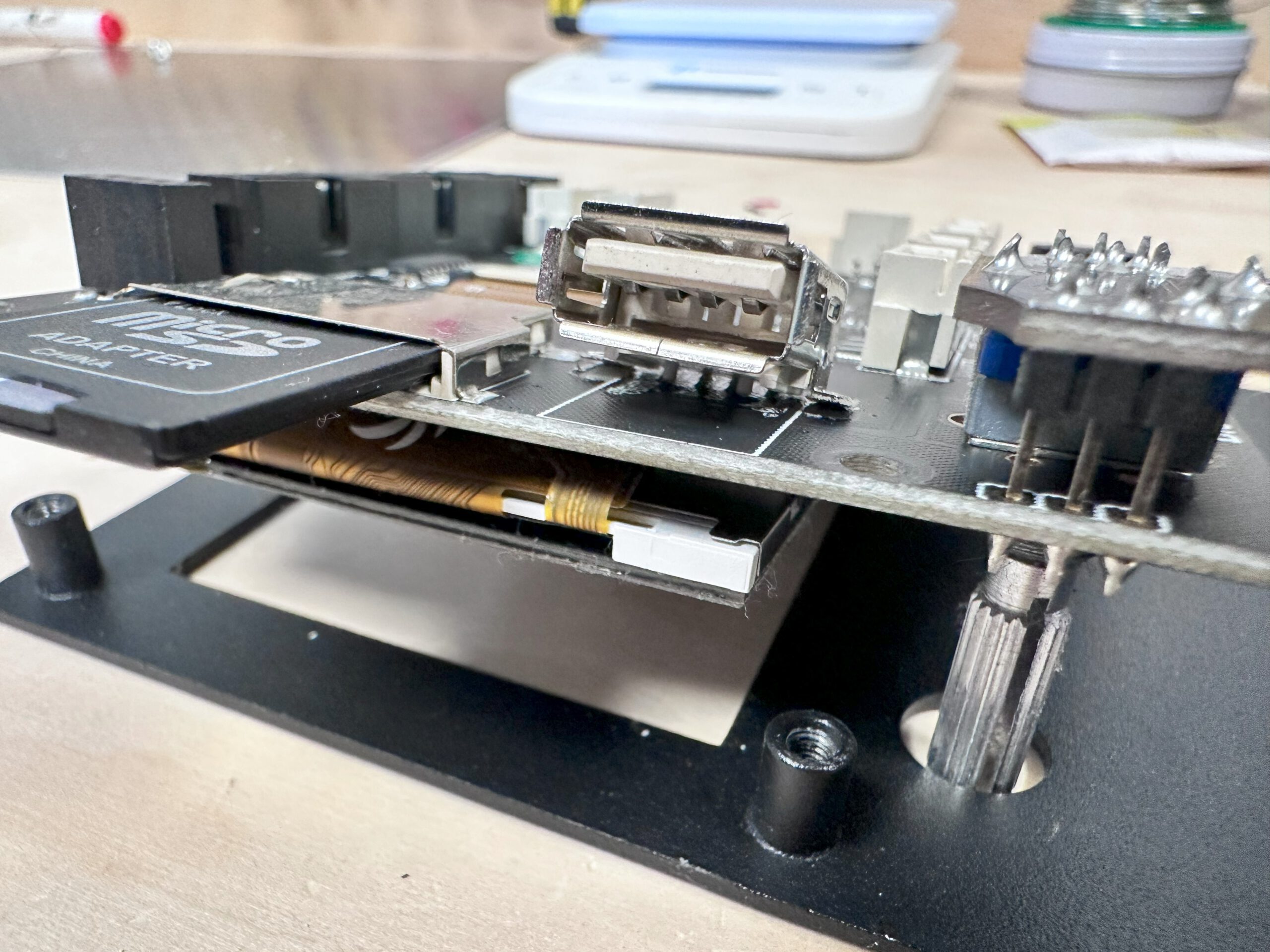

Vandaag repareer ik namelijk een losgekomen USB-connector. Door belasting tijdens transport is de USB-hostconnector op deze printplaat zodanig belast dat zowel de shielding aan beide kanten is losgekomen, alsook de VCC-pin. Daardoor kan de USB-host niet meer worden gebruikt om bestanden uit te lezen.
Benodigdheden reparatie

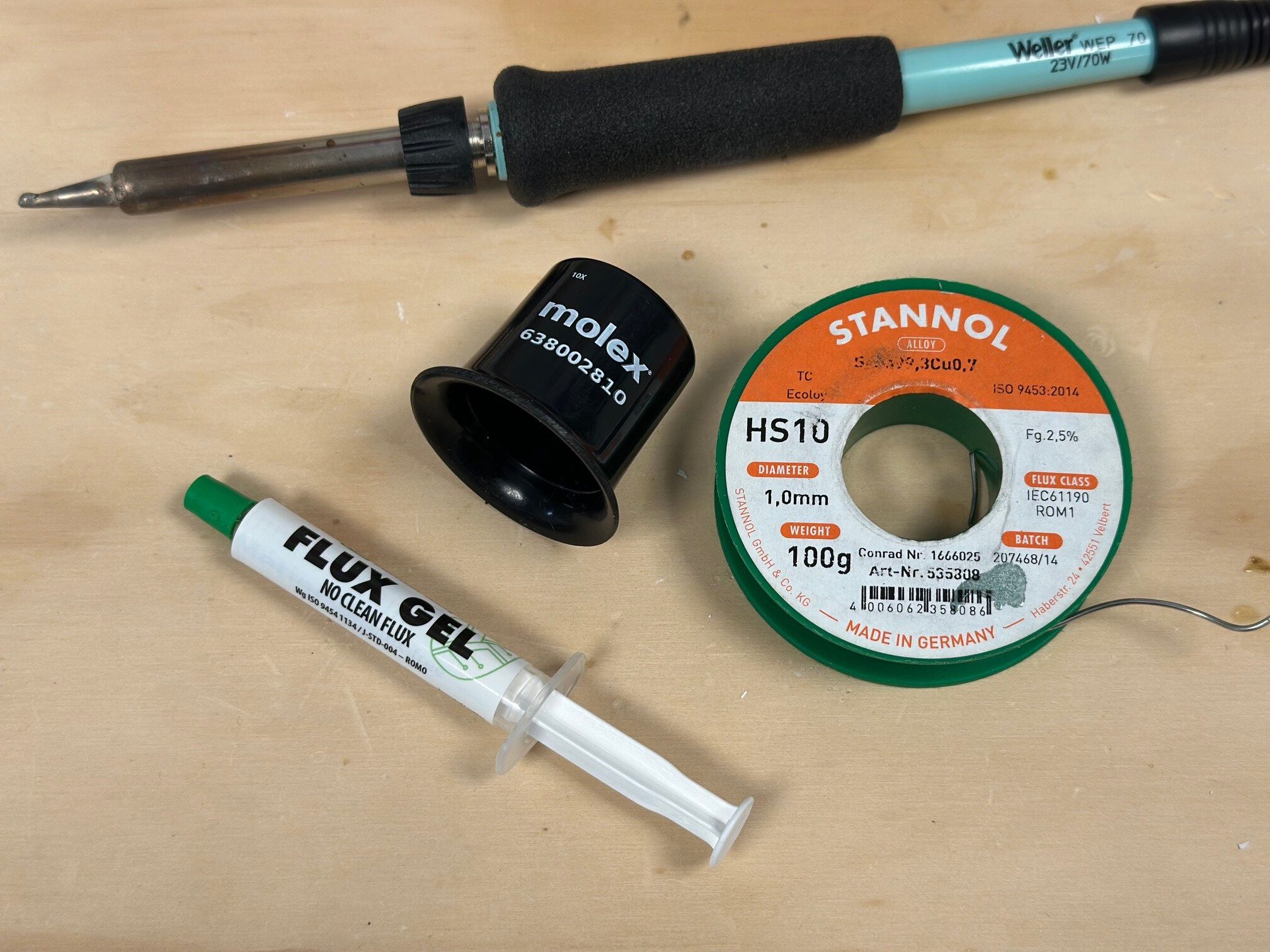

Voor dit project gebruik ik de volgende onderdelen:
– Weller soldeerstation WE1010
– No-clean Flux Gel van Thermopasty
– Stannol HS10 soldeertin
– Torx-schroevendraaier
– Molex-loep met 10x vergroting
Voorbereiden en inspecteren van de printplaat

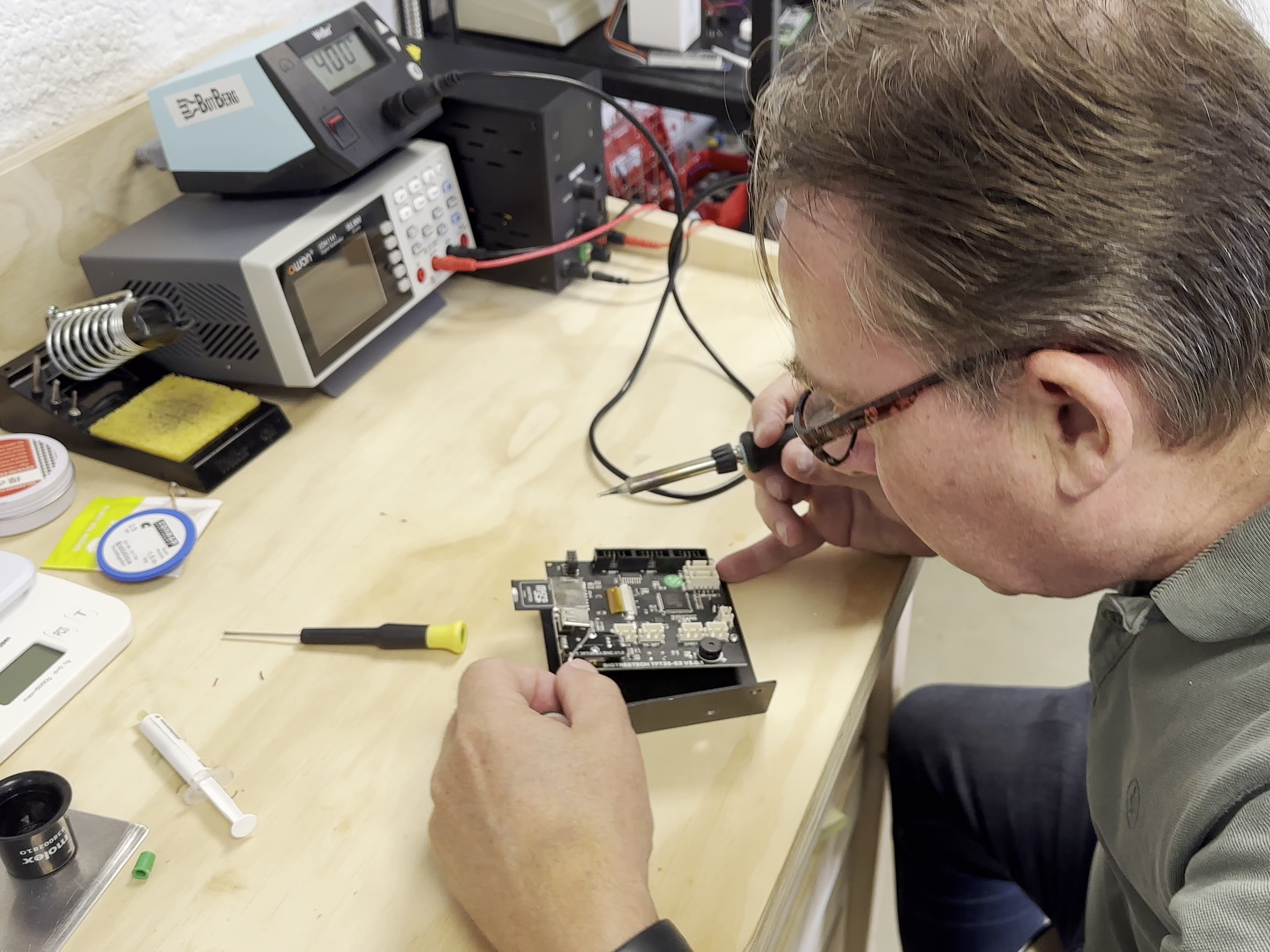

Nadat ik de connectoren heb losgekoppeld en de Torx-schroefjes heb verwijderd, ligt de printplaat netjes los op mijn werkbank. Met de Molex-loep inspecteer ik vervolgens de printplaat nauwkeurig. Gelukkig constateer ik dat er verder geen schade is aan de spoortjes op de printplaat.
Voorbereiden van de nieuwe soldeerverbinding
Voor het goed herbevestigen van de USB-hostconnector breng ik daarom een dun laagje no-clean flux-gel aan op de plekken waar ik straks ga solderen. Uit het ontwerp zie ik dat de connector puur mechanisch op de printplaat is bevestigd. Daardoor is hij extra kwetsbaar voor toekomstige belasting. De flux is eenvoudig te doseren en netjes aan te brengen. Omdat het hier om een SMD-connector gaat, een surface mount device dat direct op het oppervlak van de printplaat wordt bevestigd, is precisie extra belangrijk.
Het uitvoeren van het soldeerwerk

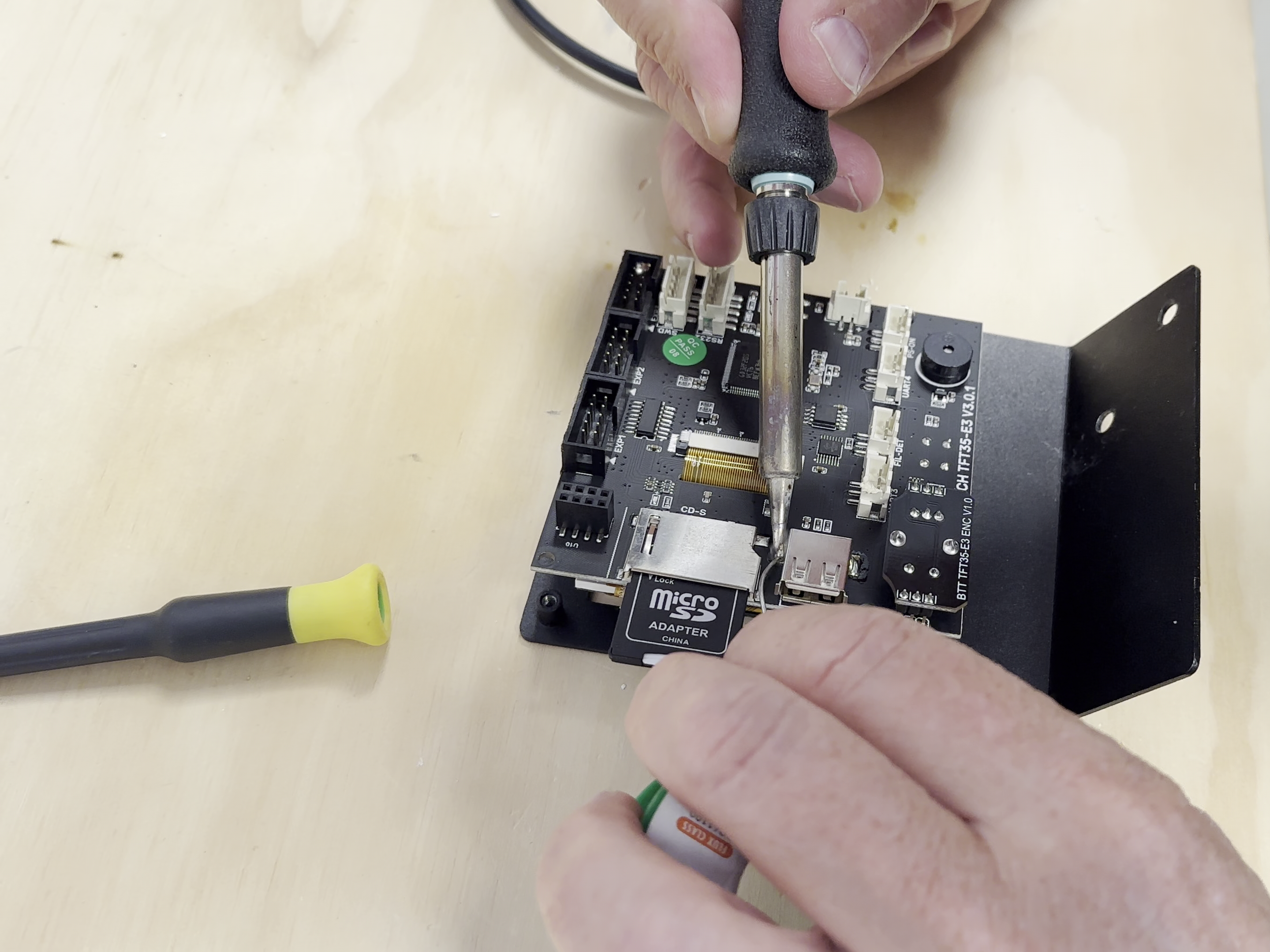

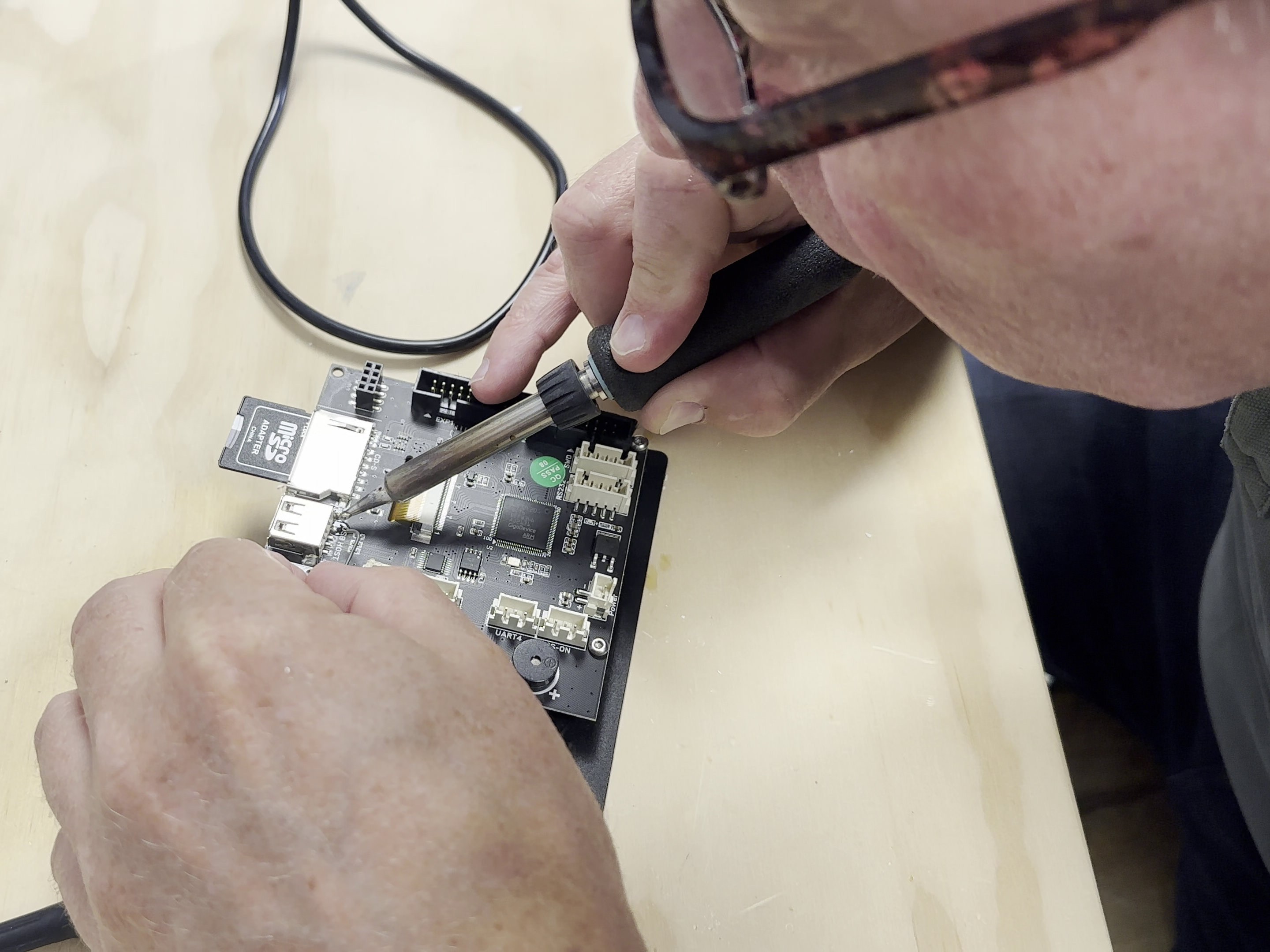

Ik stel mijn soldeerbout in op de juiste temperatuur, zodat de verbinding snel en effectief tot stand komt. Met een schone soldeerpunt verwarm ik eerst de beide zijkanten van de shielding. Dankzij de flux vloeit het tin direct mooi uit. Tijdens het solderen manoeuvreer ik de USB-shielding in de juiste positie, zodat hij straks goed gefixeerd is. Ten slotte soldeer ik met precisie en aandacht de VCC-pin weer netjes aan het printspoor.
Afronding en controle van de reparatie

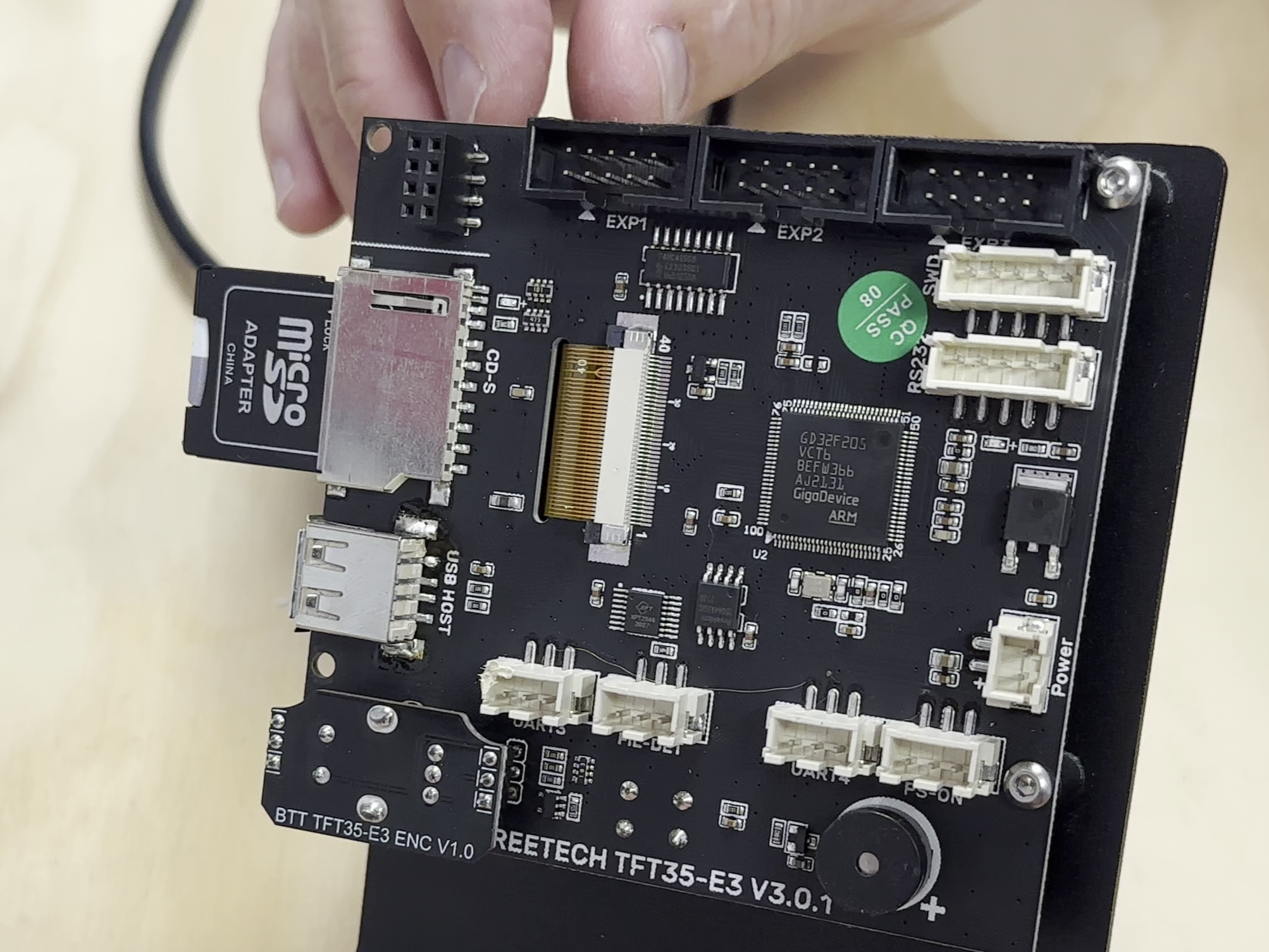

Het soldeerwerk is gedaan. De USB-host shielding zit stevig op zijn plaats en de VCC-connector is weer betrouwbaar verbonden met de printplaat. Ik schroef de printplaat weer netjes op zijn plek. Nadat ik spanning heb gezet op het apparaat, maakt de USB-host direct contact met de memory-stick en kan ik hem weer als vanouds uitlezen.
